Наконечники кільцеві мідні луджені

Наконечники кільцеві мідні луджені

Тип наконечника: наконечник кільцевий без ізоляції (КО).

Призначення: для окінцювання мідних проводів і кабелю.

Матеріал: мідь марки М1.

Покриття: олово + вісмут.

Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.

Метод монтажу: обпресовування, лютування, комбінований.

Одиниця виміру (мін. норма відвантаження): штука.

  • Виготовлений з листової міді, і має хвостову частину трубчастої форми.
  • Окрім обпресовування можна застосовувати лютування, а також суміщати обидва методи.
  • Достатньо велика товщина і ширина наконечників, які дозволяють застосовувати їх для підключення силових проводів і кабелю.
  • Шов вздовж хвостової частини наконечника залютований, що забезпечує високу міцність і дозволяє робити обпресовування поверх шва із застосуванням, як гексагональних, так і клинчастих матриць інструментів.
  • Поперечна насічка на внутрішній поверхні хвостовика, призначена для підвищення міцності з'єднання наконечника з жилами проводу після обпресовування.
  • Поєднання високих показників пластичності і механічної  міцності міді марки М1 полегшує процес обпресовування і забезпечує надійну фіксацію наконечника на проводі.
  • Висока електропровідність міді і покриття на основі олова.
Повний опис
Згорнути

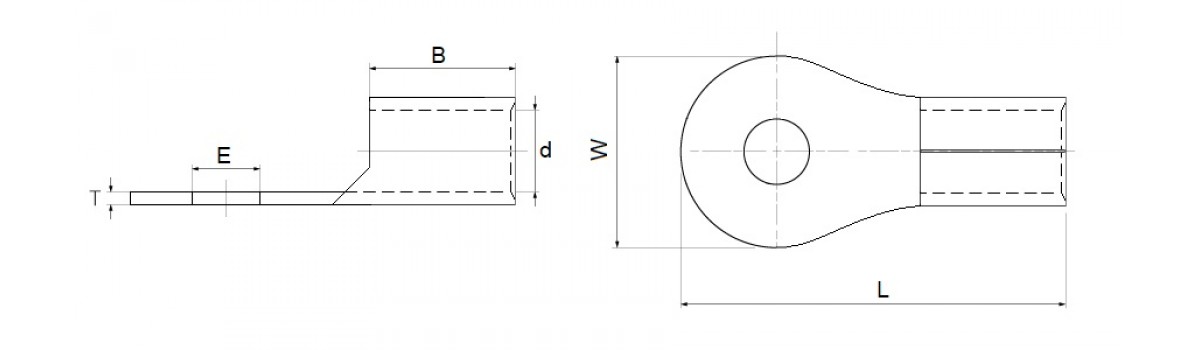

Артикул Розмір ØE,
(мм)		 Ød,
(мм)		 W,
(мм)		 B,
(мм) 		L,
(мм)		 T,
(мм)
RE10701 0,25-1,5/3 3.2 1.6 6 5 14 0.8
RE10703 0,25-1,5/4 4.3 1.6 8 5 16 0.8
RE10704 0,25-1,5/5 5.3 1.6 10 5 18 0.8
RE10705 0,25-1,5/6 6.4 1.7 11.6 4.5 21.7 0.8
RE10706 0,25-1,5/8 8.4 1.7 11.6 4.5 21.7 0.8
RE10707 0,25-1,5/10 10.5 1.7 13.6 4.5 26 0.8
RE10709 1,5-2,5/3 3.2 2.3 6 5 14 0.8
RE10711 1,5-2,5/4 4.3 2.3 8 5 16 0.8
RE10712 1,5-2,5/5 5.3 2.3 10 5 19 0.8
RE10713 1,5-2,5/6 6.5 2.3 11 5 21.5 0.8
RE10714 1,5-2,5/8 8.4 2.3 14 5 24 0.8
RE10715 1,5-2,5/10 10.5 2.3 13.6 4.8 25.5 0.8
RE10716 1,5-2,5/12 10.5 2.3 13.6 4.8 25.5 0.8
RE10718 4-6/4 4.3 3.6 8 6 18 1
RE10719 4-6/5 5.3 3.6 10 6 20 1
RE10720 4-6/6 6.5 3.6 11 6 21.5 1
RE10721 4-6/8 8.4 3.6 14 6 26 1
RE10722 4-6/10 10.5 3.6 18 6 30 1
RE10723 4-6/12 13.2 3.5 18.2 6.8 28.5 1
RE10725 10/4 4.3 4.5 10 8 21 1.15
RE10726 10/5 5.3 4.5 11 8 22.5 1.1
RE10727 10/6 6.5 4.5 11 8 22.5 1.1
RE10728 10/8 8.4 4.5 14 8 27 1.1
RE10729 10/10 10.5 4.5 18 8 30 1.1
RE10733 16/6 6.5 5.8 11 10 25.5 1.2
RE10734 16/8 8.4 5.8 14 10 29 1.2
RE10735 16/10 10.5 5.8 18 10 33 1.2
RE10736 16/12 13 5.8 22 10 33 1.2
RE10739 25/6 6.5 7.5 12 11 31 1.5
RE10740 25/8 8.4 7.5 16 11 33 1.5
RE10741 25/10 10.5 7.5 18 11 35 1.5
RE10742 25/12 13 7.5 22 11 42 1.5
RE10744 35/6 6.5 9 15 12 33.5 1.6
RE10745 35/8 8.4 9 16 12 34 1.6
RE10746 35/10 10.5 9 18 12 36 1.6
RE10747 35/12 13 9 22 12 42 1.6
RE10750 50/8 8.4 11 18 16 43 1.8
RE10751 50/10 10.5 11 18 16 43 1.8
RE10752 50/12 13 11 22 16 47 1.8
RE10753 50/16 17 11 28 16 54 1.8
RE10755 70/8 8.4 13 22 18 49 2
RE10756 70/10 10.5 13 22 18 49 2
RE10757 70/12 13 13 22 18 49 2
RE10760 95/10 10.5 15 24 20 54 2.5
RE10764 120/10 10.5 16.5 24 22 56 3
RE10769 150/12 13 19 30 24 65 3.2
