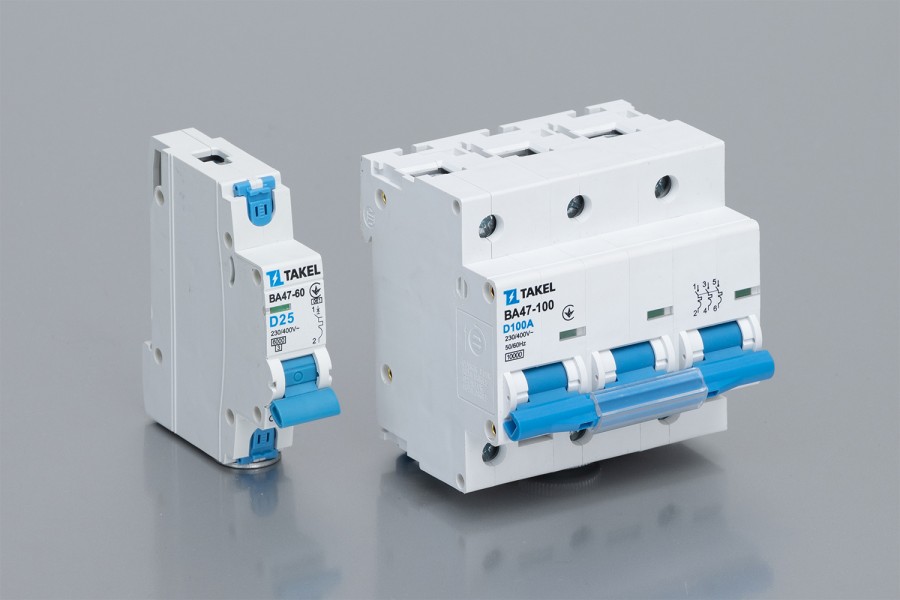

Вимикачі автоматичні серії ВА47

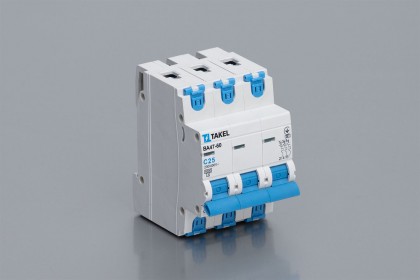

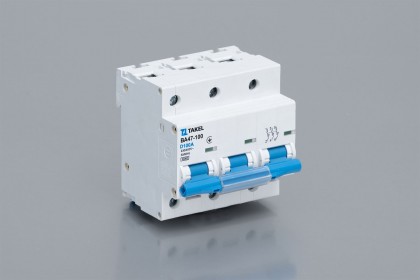

Призначення: Автоматичні вимикачі ВА 47-29, ВА47-60 та ВА47-100 апарати, призначені для захисту електричних кіл від перевантажень та струмів короткого замикання (надструмів), а також для здійснення оперативного керування ділянками електричних ланцюгів.

Структура умовних позначень Автоматичних вимикачів ВА 47

ВА47-29-С 1Р 16А (приклад *):

  • ВА 47-29 - Позначення серії.
  • С – Часострумова характеристика (тип захисної характеристики).
  • – Кількість полюсів.
  • 16А –Номінальний струм.

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (U) шина.

Номінальна напруга (Uн), В: 230/400 В

Кількість полюсів : 1-3

Ступінь захисту: IP20

Робоча температура, °C: від - 40 до +55

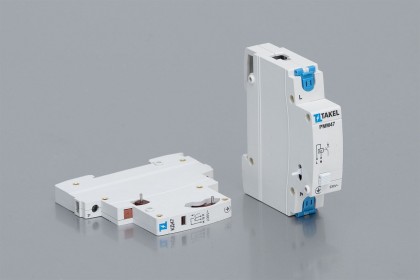

Вимикачі автоматичні серії ВА47 з номінальним робочим струмом до 63 А можуть комплектуватись наступними модулями додаткових контактів: Додатковий контакт КД47, Аварійний контакт КА47, Розчепювач незалежний РН47, Розчіплювач мін. та макс. напруги РММ47.

Особливості конструкції:

  • Апарат монтується на 35-міліметрову DIN-рейку;
  • Два види розчіплювачів (Тепловий та Електромагнітний);
  • Можливе встановлення в будь-якому положенні через верхні та нижні клеми, при цьому параметри роботи апарата залишаються незмінними;
  • Використовуються полімери, що не розповсюджують горіння, пластик;
  • На корпус нанесено маркування автомата, схема підключення та інші корисні дані;
  • Конструкція додаткових пристроїв має безгвинтове кріплення;

Принцип роботи: При перевантаженнях в захищеному  ланцюзі, струм нагріває біметалічну пластину, яка при нагріванні згинається і впливає на важіль вільного розчеплення. При короткому замиканні в ланцюзі, що захищається, струм, що протікає через котушку електромагніта автоматичного вимикача, багаторазово зростає, відповідно, зростає магнітне поле, яке переміщає сердечник, що впливає на важіль вільного розчеплення.

В обох випадках рухомий контакт відходить від нерухомого, автомат вимикається, відбувається розрив ланцюга, тим самим електричний ланцюг захищається від перевантажень та струмів короткого замикання.

Комутаційне положення вказано на рукоятці управління символами: «О» - відключене положення; "I" - Включене положення.
