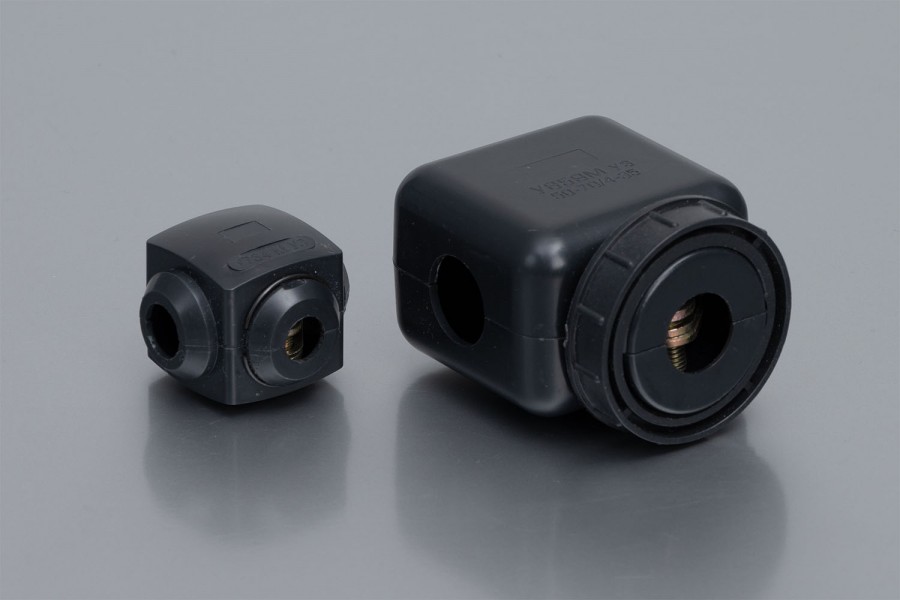

Затискач відгалуджувальний
Призначення: Призначені для виконання відгалужень від магістральних ліній кабелів та дротів напругою до 660 В з попереднім зняттям ізоляції на місці установки без розрізання провідника, а також з'єднувати мідні та алюмінієві дроти між собою, не боюючись їх окиснення.
Матеріал корпусу: ПВХ пригнічуюче горіння.
Корпус має негерметичну конструкцію маючи ступінь захисту IP20.
Сердечник є профільованими під типорозмір кабелю плашками з електротехнічної сталі, що затягуються болтами (Конструкція дозволяє використовувати затискачі багаторазово).
Відповідно до типу кабелю та перерізу жили
магістралі та відведення застосовуються різні затискачі (див. Табл).
Повний опис
Згорнути
| Артикул | Найменування скорочене | Перетин магістрального дроту, мм² |
Переріз відгалужувального дроту, мм² |
Ступінь захисту |
Напруг. номін., (В) |
Робоча температура, °C |
Колір | Одиниця виміру |
|---|---|---|---|---|---|---|---|---|
| 503570 | Затискач відгалужувальний У731М | 4-10 | 1.5-10 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503571 | Затискач відгалужувальний У733М | 16-35 | 1.5-10 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503572 | Затискач відгалужувальний У734М | 16-35 | 16-25 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503573 | Затискач відгалужувальний У739М | 4-10 | 1.5-2.5 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503574 | Затискач відгалужувальний У859М | 50-70 | 4-35 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503575 | Затискач відгалужувальний У870М | 95-150 | 16-50 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503576 | Затискач відгалужувальний У871М | 95-150 | 50-95 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
| 503577 | Затискач відгалужувальний У872М | 95-150 | 95-120 | IP20 | 660 | -25 до +80 °C | Чорний | шт. |
