Серії APBB

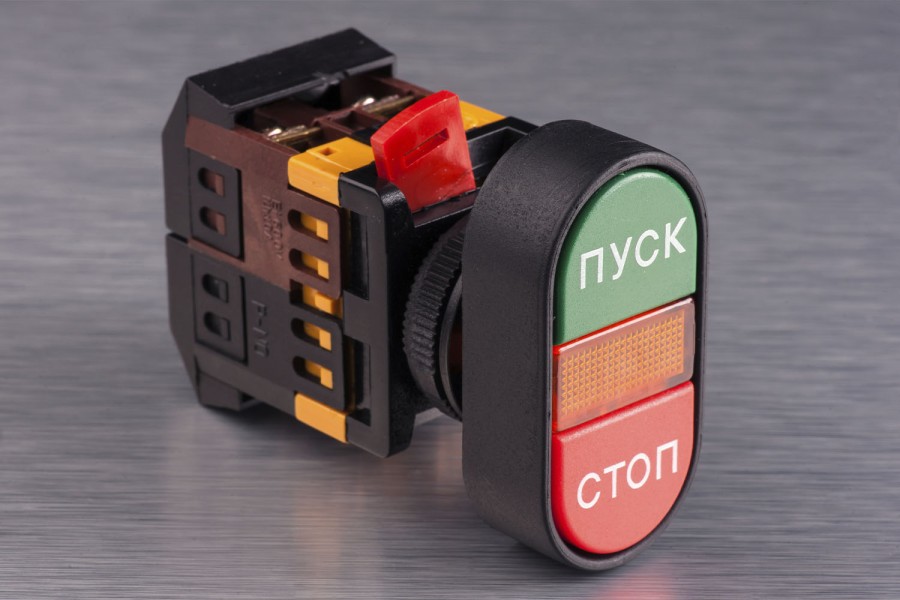

Кнопки керування подвійні APBB

Призначення: Кнопка керування подвійна APBB - це пристрій подачі команд і сигналів. Повинна застосовуватися для оперативного управління контакторами (магнітними пускачами) та реле автоматики, в електричних ланцюгах змінного струму напругою до 660 В із частотою 50 Гц, або постійного струму напругою до 400 В.

Контактна група чорного кольору – замикаюча, коричневого кольору – розмикаюча, конструкція кнопок дозволяє при необхідності монтувати на них додаткові контакти, що розмикають і замикають.

Виріб складається з двох вузлів, а саме швидкознімної головки та контактного модуля.

Тип контакту: 1NО +1NC (див. Таблицю)

Функція кнопки: Старт+Стоп+Індикація (див. таблицю)

Робоча температура С: від -10 ... до +40 С°

Фіксація: Ні

Підсвічування: Так

Тип підсвічування: Неонова лампа

Електрична зносостійкість: 100 тисяч циклів В-О (вмикання-відключення)

Механічна зносостійкість: 600 тисяч циклів В-О (вмикання-відключення)

Ступінь вологозахисту кнопок: IР40

Колір: Зелений, Червоний, Жовтий

Особливості конструкції:

• Кнопка керування APBB Форма кнопки "потай", без фіксації, натискна частина не виступає за межі кнопки.
• Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
• Підключення провідників, що підводять, здійснюється гвинтовими затискачами з тарілчастими шайбами, які забезпечують надійну фіксацію проводів.
• Кільця ущільнювачів запобігають потраплянню рідини всередину механізму.
• Швидкознімна головка дозволяє швидко проводити заміну світлофільтрів та ламп.
• Фіксація прапорцем (важелем) із пластмаси забезпечує простоту приєднання групи контактів до знімного блоку.
