Тип наконечника: GC (JG) (мідні і мідні луджені наконечники з подовженою хвостовою частиною.
Матеріал: мідь марки М1.
Покриття: олово + вісмут.
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.
Метод монтажу: обпресовування.
Одиниця виміру (мін. норма відвантаження): штука.
- Подовжена хвостова частина наконечника по всім розмірам.
- «Монтажний острішок» - розширення в хвостовій частині, яке значно облегшує уведення кабельних жил в наконечник.
- Оглядове вікно малого діаметру – отвір в передній стінці хвостової частини наконечника, який забезпечує можливість візуального контролю процесу уведення кабельної жили в наконечник.
- Поєднання високих показників пластичності і механічної міцності міді марки М1 полегшує процес обпресовування і забезпечує надійну фіксацію наконечника на проводі.
- Висока електропровідність міді і покриття на основі олова.
- Внутрішній діаметр хвостовиків розрахований для окінцювання мідних провідників 1, 2 і 3 класів гнучкості. Якщо використовується кабель 4, 5 і 6 класів гнучкості, рекомендується вибирати наконечники на один номінал більше номіналу проводу.
Повний опис
Згорнути

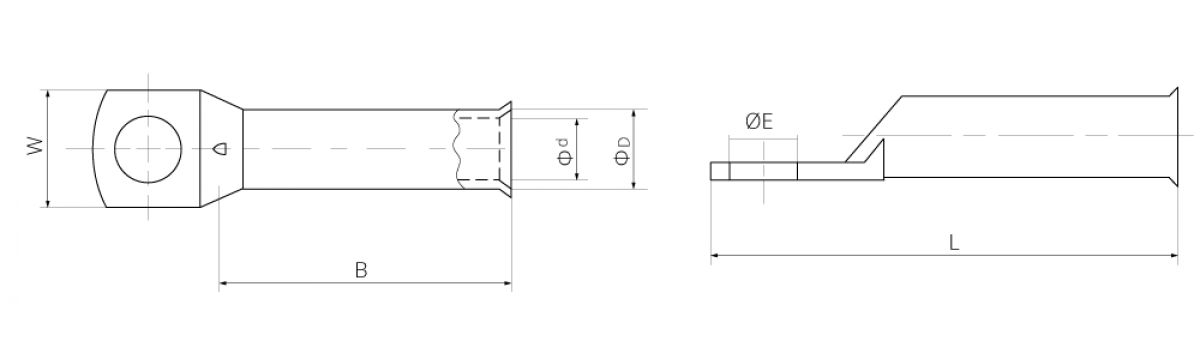

| Артикул | Розмір | Покриття | ØE, (мм) |
ØD, (мм) |
Ød, (мм) |
W, (мм) |
B, (мм) |
L, (мм) |
|---|---|---|---|---|---|---|---|---|
| 501414 | GC6-5 | с лужением | 5.3 | 5.9 | 4 | 10 | 18.5 | 33.6 |
| 501415 | GC6-6 | с лужением | 6.5 | 5.9 | 4 | 11 | 18.5 | 33.6 |
| 501419 | GC10-6 | с лужением | 6.5 | 6.6 | 4.5 | 11 | 22 | 39 |
| 501420 | GC10-8 | с лужением | 8.3 | 6.6 | 4.5 | 12.5 | 22 | 39 |
| 501424 | GC16-6 | с лужением | 6.5 | 7.5 | 5.5 | 11 | 23 | 39.7 |
| 501425 | GC16-8 | с лужением | 8.3 | 7.5 | 5.5 | 12.5 | 22 | 39.7 |
| 501430 | GC25-8 | с лужением | 8.3 | 9.1 | 6.7 | 13 | 28 | 47.2 |
| 501431 | GC25-10 | с лужением | 10.3 | 9.1 | 6.7 | 16 | 29 | 51.9 |
| 501436 | GC35-8 | с лужением | 8.3 | 11 | 8.6 | 16 | 31 | 52.6 |
| 501437 | GC35-10 | с лужением | 10.3 | 11 | 8.6 | 16.7 | 31 | 56.5 |
| 501443 | GC50-8 | с лужением | 8.3 | 12.4 | 9.5 | 18 | 32 | 56 |
| 501444 | GC50-10 | с лужением | 10.3 | 12.4 | 9.5 | 18 | 32 | 59 |
| 501451 | GC70-10 | с лужением | 10.3 | 15 | 12 | 22 | 36.5 | 67.4 |
| 501452 | GC70-12 | с лужением | 12.7 | 15 | 12 | 22 | 36.5 | 67.4 |
| 501456 | GC95-10 | с лужением | 10.3 | 17 | 13.4 | 25 | 37.5 | 69.7 |
| 501457 | GC95-12 | с лужением | 12.7 | 17 | 13.4 | 25 | 37.5 | 69.7 |
| 501462 | GC120-10 | с лужением | 10.3 | 19 | 15 | 27.5 | 38 | 75 |
| 501463 | GC120-12 | с лужением | 12.7 | 19 | 15 | 27.5 | 38 | 75 |
| 501468 | GC150-12 | с лужением | 12.7 | 21.2 | 16.5 | 30.8 | 42 | 82 |
| 501470 | GC150-16 | с лужением | 16.5 | 21.2 | 16.5 | 30.8 | 42 | 86.4 |
| 501473 | GC185-12 | с лужением | 12.7 | 23 | 19 | 34 | 45 | 88 |
| 501475 | GC185-16 | с лужением | 16.5 | 23 | 19 | 34 | 45 | 91.2 |
| 501478 | GC240-12 | с лужением | 12.7 | 26.5 | 21 | 38.6 | 53 | 106.4 |
| 501480 | GC240-16 | с лужением | 16.5 | 26.5 | 21 | 38.6 | 53 | 106.4 |
| 501515 | GC6-6 | без покрытия | 6.5 | 5.9 | 4 | 11 | 18.5 | 33.6 |
| 501519 | GC10-6 | без покрытия | 6.5 | 6.6 | 4.5 | 11 | 22 | 39 |
| 501525 | GC16-8 | без покрытия | 8.3 | 7.5 | 5.5 | 12.5 | 22 | 39.7 |
| 501530 | GC25-8 | без покрытия | 8.3 | 9.1 | 6.7 | 13 | 28 | 47.2 |
| 501536 | GC35-8 | без покрытия | 8.3 | 11 | 8.6 | 16 | 31 | 52.6 |
| 501544 | GC50-10 | без покрытия | 10.3 | 12.4 | 9.5 | 18 | 32 | 59 |
| 501552 | GC70-12 | без покрытия | 12.7 | 15 | 12 | 22 | 36.5 | 67.4 |
| 501557 | GC95-12 | без покрытия | 12.7 | 17 | 13.4 | 25 | 37.5 | 69.7 |
