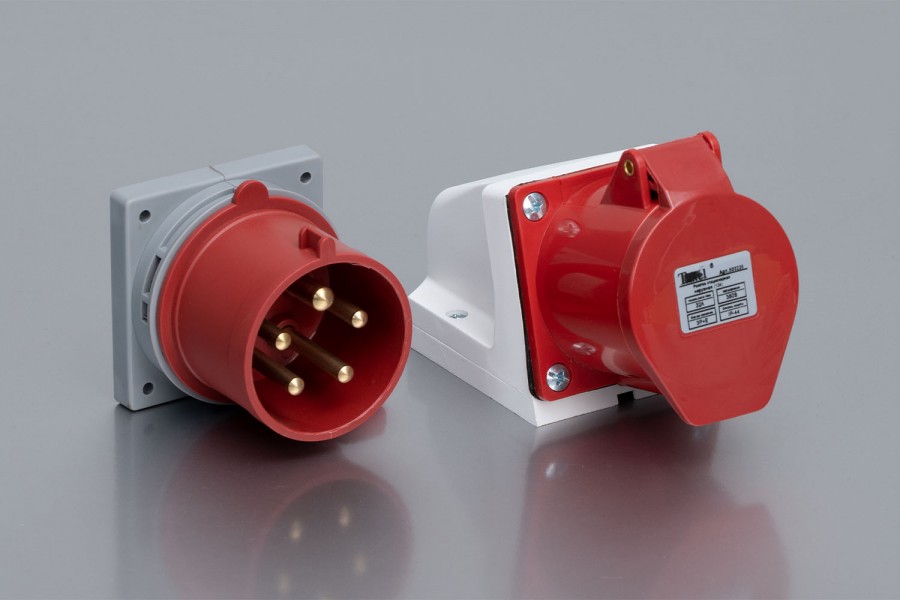

Роз'єми силові – це штепсельні вилки та штепсельні розетки (гнізда), які застосовуються для тимчасового та постійного підключення верстатів, електричних машин, електроінструменту, будівельного та іншого обладнання до електричних мереж.

Силові роз'єми Takel, розраховані на силу струму 63А 125А, мають ступінь пилу/волого захисту IP-67, і їх можна застосовувати в місцях, де є бризки води (на вулиці під козирками, на автомийках подалі від прямого попадання струменів води тощо) .).

Роз'єми штепсельні силові поділяються на групи відповідно до максимальної сили струму, на яку вони розраховані 16, 32, 63 і 125 ампер.


Увага: сила струму, заявлена ​​в найменуванні штепсельного роз'єму, є номінальним значенням. Після монтажу силового роз'єму на кабель під впливом багатьох факторів реальний показник максимальної сили струму для даного виробу може відрізнятися від заявленого. Тому при виборі виробу необхідно завжди робити запас у номінальних характеристиках у порівнянні з розрахунковими навантаженнями, які повинен витримувати силовий роз'єм.


Силові роз'єми випускаються для однофазних та трифазних електричних мереж:


  • Однофазні рознімання мають контактну групу з трьох контактів;
  • Трифазні роз'єми випускаються у двох варіантах:
  • з контактною групою на чотири контакти;
  • із контактною групою на п'ять контактів.


За загальноприйнятою системою класифікації силові роз'єми мають у своєму найменуванні тризначне число, в якому:

Перша цифра означає тип виробу з наступного переліку:

0 – вилка переносна;

1 – розетка стаціонарна зовнішньої установки;

2 – розетка переносна;

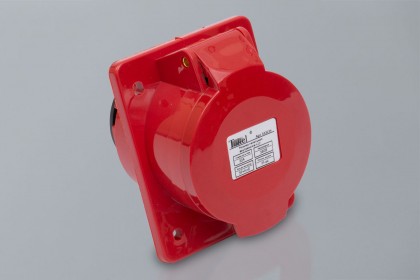

4 – розетка стаціонарна внутрішньої установки;

5 – вилка стаціонарна зовнішньої установки.

Друга цифра означає порядковий номер групи силових роз'ємів:

1 - 16 ампер; 2 – 32 ампери; 3 - 63 ампера; 4 - 125 ампер.

Третя цифра означає кількість контактів у гніздах:

3 – 3 контакти; 4 – 4 контакти; 5 – 5 контактів.
