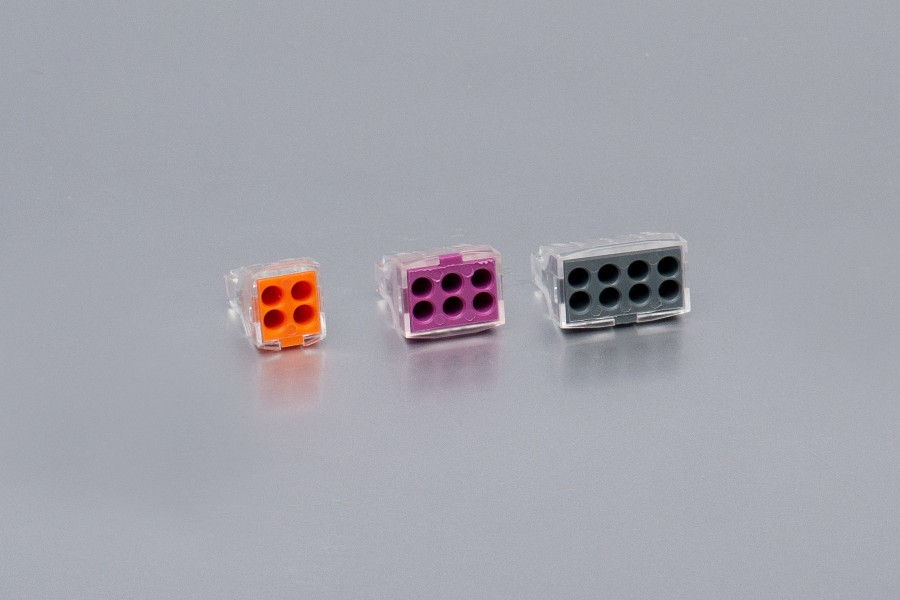

Клеми з'єднувальні W нероз'ємні для розпод. коробок

Клеми з'єднувальні W нероз'ємні для розпод. коробок

Серія клем: W - клеми нероз'ємного типу з плоскими пружинами.

Призначення: для швидкого і зручного з'єднання і відгалуження моножильних і багатодротяних проводів всередині монтажних коробок, а також при підключенні світильників та інших пристроїв, без можливості роз'єднання (відключення).

Тип фіксації проводів: пружинний.

Установлення: без установлення, або за допомогою додаткового монтажного тримача (арт. 501379) на дін-рейку з профілем 35*7,5 мм.

Матеріал: корпус - поліамід 6.6v0 (самозгасний) / полікарбонат;  контактна пластина - мідь з лудінням;  пружина - сталь нержавіюча.

Одиниця виміру (мін. норма відвантаження): штука.

Робочі температури: від -40 до +80 °С.

Температура монтажу: від 0°С і вище.

Номінальна напруга: 400В.

Номінальний струм робочий: 24А.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1:2017.

  • Клеми серії W - самозатискні клеми. При монтажі даних клем потрібно зачистити провід від ізоляції на довжину 12мм, і ввести його в клему до упору. Після правильного введення провідника, витягти його назад з клеми без пошкоджень не можливо.
  • Будівельно-монтажні клеми tm Takel обладнані мідними лудженими контактами, і їх можна використовувати для з'єднання провідників з різнорідних металів.
  • Самозатискні клеми для розподільних коробок мають пружини постійного тиску, виготовлені з нержавіючої сталі, що забезпечує надійну фіксацію проводів і довговічність отриманого з'єднання.
  • Матеріал корпусу має високий індекс пригамування процесу горіння, а також одне з найвищих значень температури топлення з усіх полімерів, що збільшує ступінь безпеки використання даних клем в монтажних коробках.
  • Увага: при використанні гнучких багатодротяних провідників з клемами з'єднувальними рекомендується попереднє лютування кінців проводів, або їх обпресування втулковими (трубчастими) наконечниками.

2.12.22.32.42.52.6.

Повний опис
Згорнути
Артикул Найменування скорочене Колір
корпусу
Одиниця
виміру
Кіл-ть
отворів
Переріз
одножил.
дрот., (мм²)
Переріз
багатожил.
дрот., (мм²)

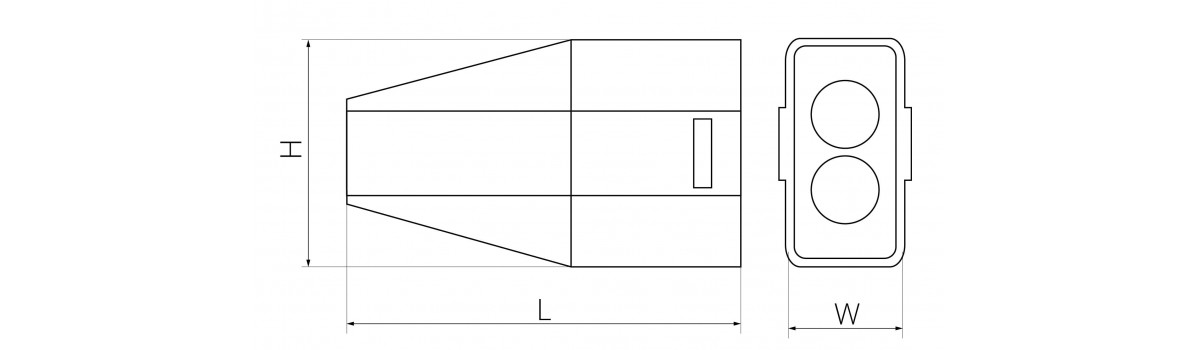

Довжина
зачистки,(мм)
H,
(мм)
L,
(мм)
W,
(мм)
Кіл-ть
в упак.
Кіл-ть
у ящ.
Клема нероз'ємна W-102 желтый/прозр. шт. 2 0.75-2.5 1.5-2.5 12 13.1 19.5 9.5 100 5000
Клема нероз'ємна W-104 оранж./прозр. шт. 4 0.75-2.5 1.5-2.5 12 13.1 19.5 15 100 5000
Клема нероз'ємна W-106 фиолет./прозр. шт. 6 0.75-2.5 1.5-2.5 12 13.1 19.5 18.8 50 2500
Клема нероз'ємна W-108 серый/прозр. шт. 8 0.75-2.5 1.5-2.5 12 13.1 19.5 24 50 2500
