Наконечники під кутом 90° мідні луджені

Наконечники під кутом 90° мідні луджені

Тип наконечника: кутовий наконечник для силового кабелю (під кутом 90°).

Призначення: для окінцювання мідних проводів і кабелю і приєднання їх до контактних груп під кутом 90°.

Матеріал: мідь марки М1.

Покриття: олово + вісмут.

Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.

Метод монтажу: обпресовування.

Одиниця виміру (мін. норма відвантаження): штука.

  • Оптимальна конструкція, що забезпечує кутовому наконечнику стійкість до можливих деформацій під дією механічного навантаження з боку кабелю.
  • Конструкція контактної площинки забезпечує більшу площу контакту, і при цьому дозволяє застосовувати їх в контактних групах з обмеженим місцем навколо болтів.
  • Поєднання високих показників пластичності і механічної  міцності міді марки М1 полегшує процес обпресовування і забезпечує надійну фіксацію наконечника на проводі.
  • Висока електропровідність міді і покриття на основі олова.
  • Внутрішній діаметр хвостовиків розрахований для окінцювання мідних провідників 1, 2 і 3 класів гнучкості. Така конструкція забезпечує відповідність розмірам гексагональних матриць обпресовувального інструменту, а також мінімізує ризики пошкодження наконечників і неправильного обпресовування, пов'язані з неточною відповідністю діаметрів провода і наконечника одного номіналу.

Якщо використовується кабель 4, 5 і 6 класів гнучкості, рекомендуєтся вибирати наконечники на один номінал більше номіналу проводу.

Повний опис
Згорнути

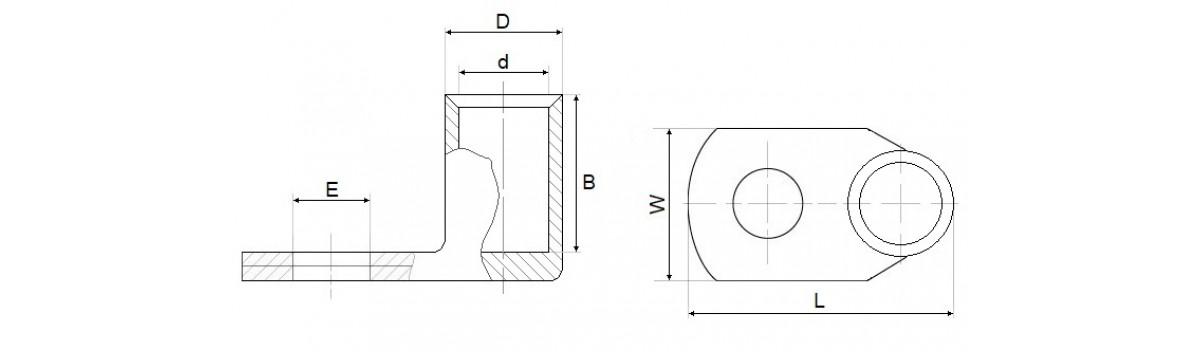

Артикул Розмір ØE,
(мм)
ØD,
(мм)
Ød,
(мм)
W,
(мм)
B,
(мм)
L,
(мм)
90°-6/6 6.4 6.5 3.5 12 14 24
90°-10/6 6.4 7 4.5 12 16 24
90°-16/8 8.4 8.5 5.5 15 20 28
90°-25/6 6.4 10 6.9 14 21 32.5
90°-25/8 8.4 10 6.9 16 21 32.5
90°-25/10 10.5 10 6.9 18 21 32.5
90°-35/8 8.4 12 8.5 17 24 34
90°-35/10 10.5 12 8.5 20 24 34
90°-50/8 8.4 14 10 20 28.5 40.5
90°-50/10 10.5 14 10 20 28.5 40.5
90°-70/8 8.5 16.5 12 24 31 43
90°-70/10 10.5 16.5 12 24 31 43
90°-95/8 8.5 18 13.5 26 35 44.5
90°-95/10 10.5 18 13.5 26 35 44.5
90°-120/8 8.5 19.5 15 29 35 49
90°-120/10 10.5 19.5 15 29 35.5 49
90°-120/12 13 19.5 15 29 35.5 49
90°-150/10 10.5 21 16.5 31 40 48
90°-185/10 10.5 24 19 35 46 58.5
