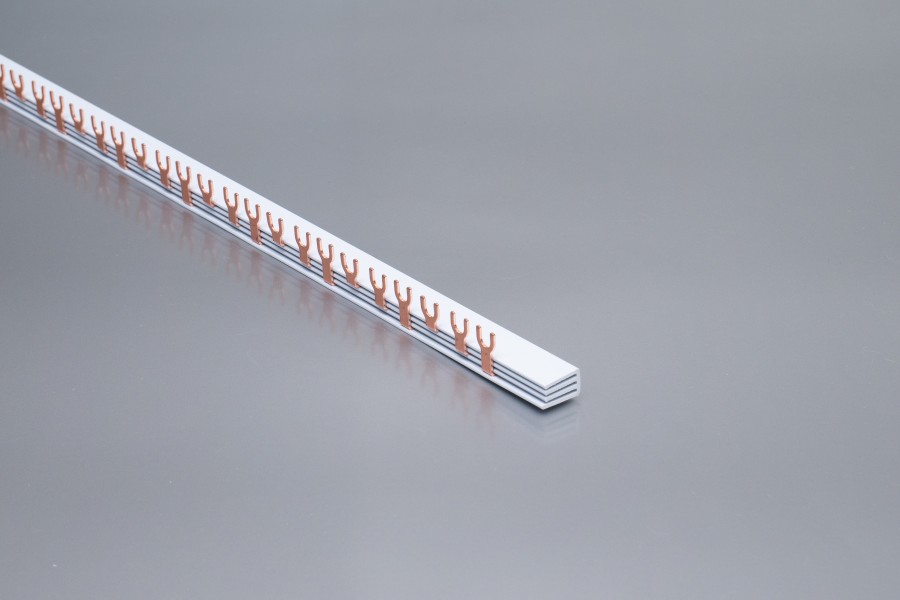

Тип шин: злучна вилкова (U, FORK) мідна, відводжувані контакти якої виконані у формі роздвоєних U-подібних шпинів.
Призначення: для надійного і зручного послідовного підключення автоматичних вимикачів та інших модульних електротехнічних пристроїв, з контактними групами, що обладнані гвинтами.
Матеріал: шина - мідь; корпус - ПВХ.
Одиниця виміру (мін. норма відвантаження): штука.
Робочі температури: від -40 до +50 °С. Короткочасно до +70 °С.
Номінальна напруга: 400 В.
Номінальна напруга ізоляції: 600 В.
Номінальний струм: 40, 63, 100 А. (див. в таблиці).
Крок контактів: 18мм.
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.

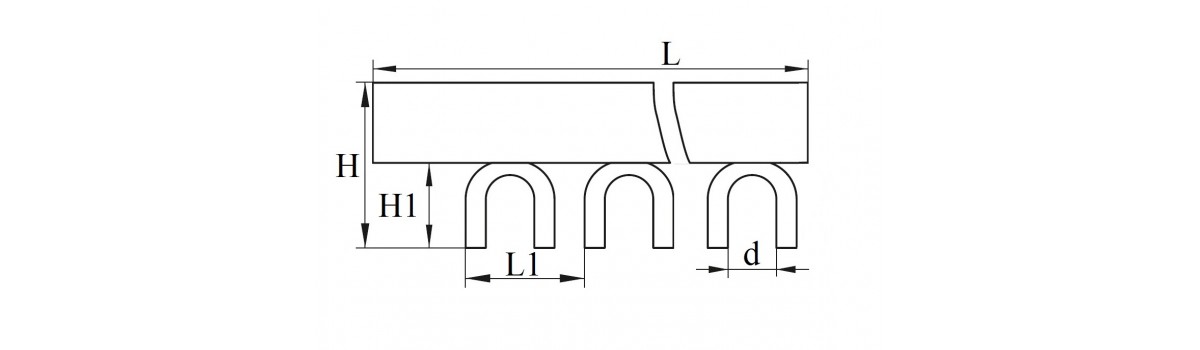

| Артикул | Найменування скорочене | Кіл-ть полюсів |
Одиниця виміру |
Ie (AC), А | Кіл-ть точок підключення |
L, (мм) |
L₁, (мм) |
H, (мм) |
H₁, (мм) |
d, (мм) |
Кіл-ть в упак. |
Кіл-ть у ящ. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 501028 | Шина з'єднувальна U 1P/63A | 1 | шт. | 63A | 54 | 1000 | 18 | 16 | 11 | 5,7 | 10 | 100 |
| 501029 | Шина з'єднувальна U 2P/63A | 2 | шт. | 63A | 54(2х27) | 1000 | 18 | 29 | 12 | 5.8 | 10 | 100 |
| 501030 | Шина з'єднувальна U 3P/63A | 3 | шт. | 63A | 54(3х18) | 1000 | 18 | 30 | 12 | 5.8 | 5 | 50 |
| 501031 | Шина з'єднувальна U 4P/63A | 4 | шт. | 63A | 52(4x13) | 1000 | 18 | 26 | 11 | 5.6 | ||
| 501032 | Шина з'єднувальна U 1P/100A | 1 | шт. | 100A | 54 | 1000 | 18 | 16 | 11 | 5.8 | 10 | 100 |
| 501033 | Шина з'єднувальна U 2P/100A | 2 | шт. | 100A | 54(2x27) | 1000 | 18 | 21 | 11 | 5.6 | ||
| 501034 | Шина з'єднувальна U 3P/100A | 3 | шт. | 100A | 54(3х18) | 1000 | 18 | 30 | 12 | 5.8 | 5 | 50 |
| 501035 | Шина з'єднувальна U 4P/100A | 4 | шт. | 100A | 56(4x14) | 1000 | 18 | 28 | 11 | 5.6 | ||
| 501038 | Шина з'єднувальна U 1P/40A | 1 | шт. | 40A | 54 | 1000 | 18 | 15 | 11 | 5,9 | 10 | 100 |
| 501039 | Шина з'єднувальна U 3P/40A | 3 | шт. | 40A | 54(3х18) | 1000 | 18 | 29 | 12 | 5.8 | 5 | 50 |
| 501261 | Шина з'єднувальна U 1P/63A, 12 полюсів | 1 | шт. | 63A | 12 | 210 | 18 | 16 | 12 | 5.8 | ||
| 501264 | Шина з'єднувальна U 3P/63A, 12 полюсів | 3 | шт. | 63A | 12(3x4) | 210 | 18 | 30 | 12 | 5.8 |
