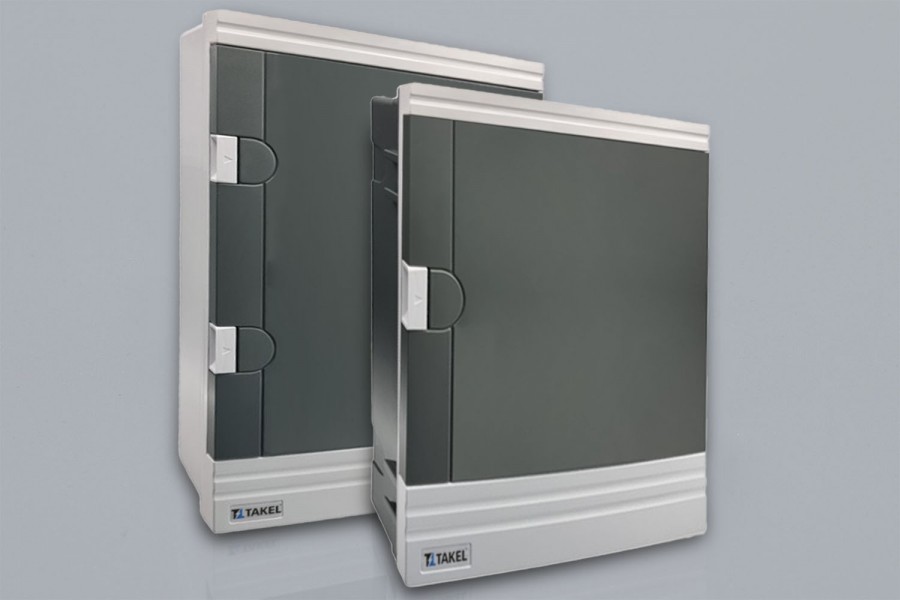

Щитки для модульного обладнання та комбіновані

Щитки для модульного обладнання зовнішнього та внутрішнього монтажу.

Призначення: для встановлення та комутації модульних автоматичних вимикачів, диференціальних пристроїв захисту та іншого модульного обладнання у приміщеннях різного призначення.

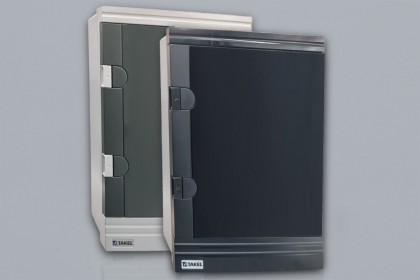

Матеріал: щитки зовнішнього монтажу: корпус – АБС-пластик; шина – латунь, дин-рейка та гвинти – оцинкована сталь.

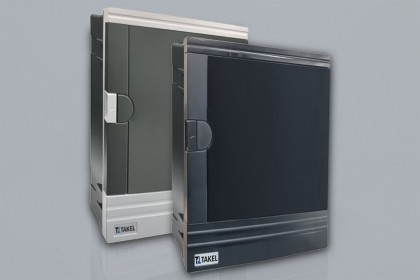

Щитки внутрішнього монтажу: корпус – АБС-пластик + поліпропілен; шина – латунь, дин-рейка та гвинти – оцинкована сталь.

Одиниця виміру (мін. норма відвантаження): штука.

Робочі температури: від -5 до +60 °С.

Температури монтажу: від +10 до +40 °С.

Колір: білий; білий/помаранчевий.

Ступінь ударостійкості: ІК 07.

Ступінь захисту від попадання вологи та твердих частинок: IP-40

Тестування розпеченим дротом (GWT): 650 °С.

Продукція не містить галогенів та інших шкідливих для здоров'я речовин.

Спосіб встановлення обладнання: на DIN-рейку стандарту 35*7,5 мм (входить до комплектації щитка).

• Всі щитки тм Takel (крім позиції з артикулом 512700) комплектуються монтажною рейкою (далі дин-рейка) довжини відповідної кількості модулів для даного щитка, а також набором гвинтів для кріплення дин-рейки і монтажу щитка до поверхні;
• У комплектацію щитків, починаючи зі щитка, розрахованого на 4 модулі та вище, входять латунні шини для нульових або заземлюючих провідників;
• Якісний АБС-пластик, стійкий до перепадів температур та інших впливів навколишнього середовища;
• Спеціальні ослаблені контури круглої форми на верхній та прямокутній форми на задній поверхнях щитка, при необхідності дозволяють легко та швидко проробити отвори в цих місцях.
• Кожен сальник має п'ять варіантів діаметра отвору;
• Чотири попередньо підготовлені місця для отворів кріплення щитка мають витягнуту форму і направлені в різних осях, для зручності центрування щитка при його монтажі до поверхні;
• Щитки мають невеликі виступи на дні нижньої частини корпусу для дистанціювання устаткування, що встановлюється в щиток, від дна щитка;
• Також щитки ТМ Takel мають усередині поверхні дна спеціальні виступи, до яких можна прикручувати клемні колодки або нульові шини.

Щитки для автоматів ТМ Takel поставляються упакованими в плівку, а також мають індивідуальне картонне пакування, що допомагає зберегти належний зовнішній вигляд виробу під час зберігання та транспортування.
