Кабельні вводи з метричною різьбою (гермовводи М)

Кабельні вводи з метричною різьбою (гермовводи М)

Призначення:

  1. для фіксації кабелів та проводів у місцях введення в електричні шафи, щити, електромеханічні агрегати та інші конструкції з металевими та пластиковими стінками,
  2. а також для захисту внутрішнього об'єму конструкції від попадання в нього пилу та вологи через вступний отвір.

Гермовводи дозволяють зафіксувати кабель при введенні в отвір без застосування будь-яких монтажних кріплень і без додаткових отворів в поверхні, а також підвищити ступінь герметизації даного вузла.

Матеріал: деталі корпусу – поліамід; ущільнювальні елементи – гума.

Тип різьблення: метрична.

Крок різьблення: 1.5мм.

Одиниця виміру (мінімальна норма відвантаження): штука.

Робочі температури від -30 до +70 °С.

Температури монтажу від -10 до +40 °С.

Колір: світло-сірий.

Електрична міцність ≤ 50кВ/мм.

Тип фіксації: за допомогою ключів.

Сертифікація в Україні: сертифікат №UA.PS.000838-19. Гермовводи сертифіковані відповідно до вимог ДСТУ EN 62275:2015.

Повний опис
Згорнути

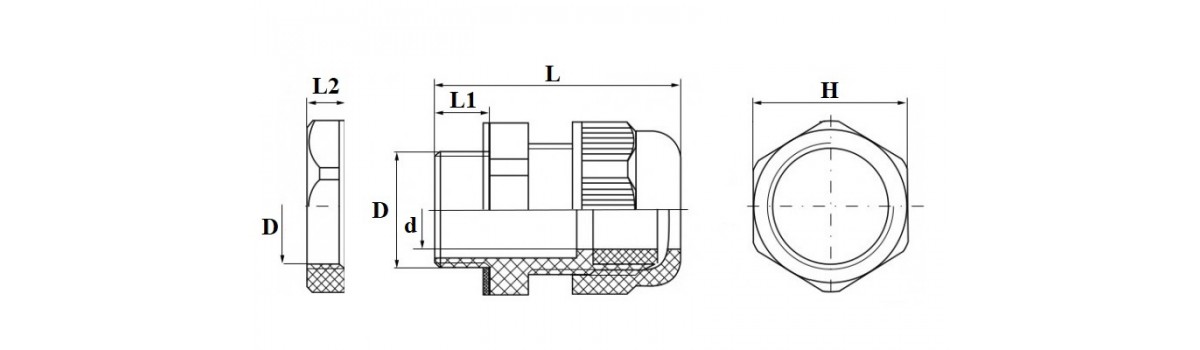

Артикул Найменування скорочене Колір Одиниця
виміру		 H,
(мм)		 L,
(мм)		 L₁,
(мм)		 L₂,
(мм)		 D,
(мм)		 Ключ Ø мін.
кабелю		 Ø макс.
кабелю		 Кіл-ть
в упак.
502750 Кабельный ввод M 12*1.5 серый шт. 15.7 29.5 9 4.2 11.7 18 3 6.5 100
502750ч Кабельный ввод M 12*1.5 черный шт. 15.7 29.5 9 4.2 11.7 18 3 6.5 100
502751 Кабельный ввод M 16*1.5 серый шт. 18.6 34.1 8.4 4.9 15.9 22 4 8 100
502751ч Кабельный ввод M 16*1.5 черный шт. 18.6 34.1 8.4 4.9 15.9 22 4 8 100
502753 Кабельный ввод M 20*1.5 серый шт. 23.6 36.7 9.2 5.1 19.7 27 6 12 100
502753ч Кабельный ввод M 20*1.5 черный шт. 23.6 36.7 9.2 5.1 19.7 27 6 12 100
502756 Кабельный ввод M 25*1.5 серый шт. 32.2 44.1 10 7.9 24.6 33 13 18 100
502756ч Кабельный ввод M 25*1.5 черный шт. 32.2 44.1 10 7.9 24.6 33 13 18 100
502759 Кабельный ввод M 32*1.5 серый шт. 34.5 43.5 11 5.9 31.3 39 16 21 50
502759ч Кабельный ввод M 32*1.5 черный шт. 34.5 43.5 11 5.9 31.3 39 16 21 50
502761 Кабельный ввод M 40*1.5 серый шт. 49.2 59.3 15.2 7.8 39.5 51 22 32 50
502761ч Кабельный ввод M 40*1.5 черный шт. 49.2 59.3 15.2 7.8 39.5 51 22 32 50
502762 Кабельный ввод M 50*1.5 серый шт. 59 62.6 15 7.6 49.5 60 32 38 20
502762ч Кабельный ввод M 50*1.5 черный шт. 59 62.6 15 7.6 49.5 60 32 38 20
502763 Кабельный ввод M 63*1.5 серый шт. 67 72.7 17.9 7.9 62.1 73 37 44 20
502763ч Кабельный ввод M 63*1.5 черный шт. 67 72.7 17.9 7.9 62.1 73 37 44 20
