Призначення: Клеми Т-образні з'єднувальні СМК з плоско-пружинним затискачем призначені для багаторазового приєднання та відгалуження одножильних та багатожильних провідників в електричних ланцюгах змінного струму.

Особливості конструкції:

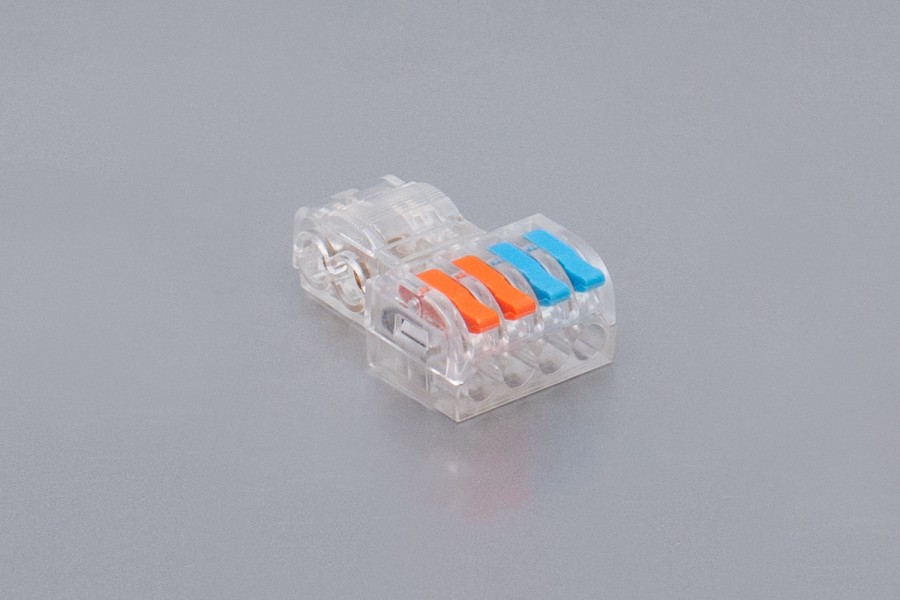

Клема з'єднувальна СМК-T24 включає в свою конструкцію проколюючий затискач швидкого монтажу на 2 дроти в який укладаються магістральні дроти, а дроти, що відгалужуються, з'єднуються з ними за допомогою плоско-пружинних затискачів на іншому кінці клеми.

Клема з'єднувальна СМК-Т має нестандартну Т-подібну форму з можливістю з'єднати 3 дроти, функціонально вона не чим не відрізняється від звичайної клеми СМК.

  • Корпус клем виготовлений із пластику, а контактна частина: із лудженої латуні, монтаж не вимагає використання інструментів.
  • Низький перегрів під час пропускання номінальних струмів.
  • Покращена струмова провідність затискачів за рахунок збільшення обсягу металу, що використовується.
  • Спеціальний технологічний отвір на корпусі клеми призначений для перевірки з'єднання тестером-пробником або щупом мультиметра.

Перетин одножильного жорсткого дроту: 0,08...2,5 мм²

Переріз багатожильного гнучкого дроту: 0,08...4 мм²

Номінальний струм In: 32А

Номін раб напруга змінного струму Ue: 400 В

Номін раб напруга постійного струму Ue: 220 В

Робоча температура: -25...+85 °C

Тип електричного з'єднання: Фіксатор/засувка

Ступінь захисту - IP: IP20

Увага: при використанні гнучких багатодротяних провідників з сполучними клемами рекомендується попередня паяння кінців проводів, або їх опресовування втулковими (трубчастими) наконечниками.

Повний опис
Згорнути
Артикул Найменування скорочене Колір Кіл-ть
отворів
Перетин магістрального
одножильного дроту, мм²
Перетин магістрального
многожильного дроту, мм²
Переріз відгалужувального
дроту, мм²
Одиниця
виміру
Кіл-ть
в упак.
Клема з'єднувальна СМК-T22-1 Прозорий 2 0.5 - 2.5 0.5 - 4 0.5-1.5 шт.
Клема з’єднувальна СМК-T Сірий 3 0.5 - 2.5 0.5 - 4 - шт.
Клема з’єднувальна СМК-T24-1 Прозорий 4 0.5 - 2.5 0.5 - 4 0.5-1.5 шт.
Клема з’єднувальна СМК-T24-2 Прозорий 4 0.5 - 2.5 0.5 - 4 1.5-2.5 шт.
