Електромагнітний контактор серії КМ.
Контактори серії КМ застосовуються в електричних ланцюгах змінного струму з номінальною напругою до 400В для:
замикання і розмикання електричних ланцюгів на великій відстані;
частих пусків, зупинок і реверсування двигунів змінного струму;
управління освітлювальними приладами;
управління ланцюгами з нагрівальними приладами та ін.
Ланцюги змінного струму з частотою: 50/60 Гц.
Характеристики контактора:
Номінальна напруга ізоляції (Ui): 500В.
Номінальна імпульсна напруга: 4000В.
Механічний ресурс циклів: 0,1 млн.
Електричний ресурс циклів: 0,03 млн.
| Артикул | Найменування скорочене | Одиниця виміру |
Кіл-ть модулів |
Кіл-ть полюсів |
Контакти | Ie (AC), А | Uc (AC), В | Uн, В | Перетин гнучкого проводу, (мм²) |
Перетин жорсткого проводу, (мм²) |
Кіл-ть в упак. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 507302 | КМ-1-25-10 25А 1NO | шт. | 1 | 1 | 1NO | 25А / 8.5А | 230 | 230 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507306 | КМ-1-25-11 25А 1NO+1NС | шт. | 1 | 2 | 1NO+1NС | 25А / 8.5А | 230 | 230 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507310 | КМ-1-20-20 20А 2NO | шт. | 1 | 2 | 2NO | 20А / 7А | 230 | 230 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507311 | КМ-1-25-20 25А 2NO | шт. | 1 | 2 | 2NO | 25А / 8.5А | 230 | 230 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507316 | КМ-2-40-11 40А 1NO+1NС | шт. | 2 | 2 | 1NO+1NС | 40А / 15А | 230 | 230 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507317 | КМ-2-63-11 63А 1NO+1NС | шт. | 2 | 2 | 1NO+1NС | 63А / 20А | 230 | 230 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507322 | КМ-2-40-20 40А 2NO | шт. | 2 | 2 | 2NO | 40А / 15А | 230 | 230 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507323 | КМ-2-63-20 63А 2NO | шт. | 2 | 2 | 2NO | 63А / 20А | 230 | 230 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507328 | КМ-2-20-22 20А 2NO+2NC | шт. | 2 | 4 | 2NO + 2NC | 20А / 7А | 230 | 230/400 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507329 | КМ-2-25-22 25А 2NO+2NС | шт. | 2 | 4 | 2NO+2NC | 25А / 8.5А | 230 | 230/400 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507334 | КМ-2-25-40 25А 4NO | шт. | 2 | 4 | 4NO | 25А / 8.5А | 230 | 230/400 | 1...4 мм² / | 1.5…6 мм² / | 1 |

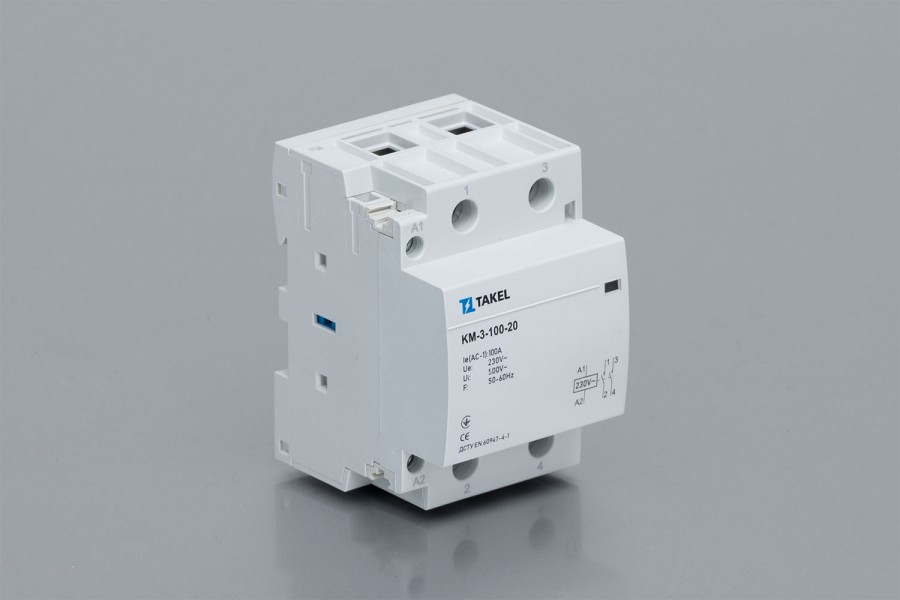

| 507340 | КМ-3-100-20 100А 2NO | шт. | 3 | 2 | 2NO | 100А / 48А | 230 | 230 | 6...35 мм² / | 6...35 мм² / | 1 |
| 507356 | КМ-3-25-40 25А 4NO | шт. | 3 | 4 | 4NO | 25А / 8.5А | 230 | 230/400 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507358 | КМ-3-40-40 40А 4NO | шт. | 3 | 4 | 4NO | 40А / 15А | 230 | 230/400 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507359 | КМ-3-63-40 63А 4NO | шт. | 3 | 4 | 4NO | 63А / 20А | 230 | 230/400 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507366 | КМ-6-100-40 100А 4NO | шт. | 6 | 4 | 4NO | 100А / 48А | 230 | 230/400 | 6...35 мм² / | 6...35 мм² / | 1 |
| 507755 | КММС-1-25-11 25А 1NO+1NC з ручним керуванням | шт. | 1 | 2 | 1NO + 1NC | 25А / 8.5А | 230 | 230 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507758 | КММС-1-25-20 25А 2NO з ручним керуванням | шт. | 1 | 2 | 2NO | 25А / 8.5А | 230 | 230 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507768 | КММС-2-63-20 63А 2NO з ручним керуванням | шт. | 2 | 2 | 2NO | 63А / 20А | 230 | 230 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507781 | КММС-2-25-40 25А 4NO з ручним керуванням | шт. | 2 | 4 | 4NO | 25А / 8.5А | 230 | 230/400 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507796 | КММС-3-63-40 63А 4NO з ручним керуванням | шт. | 3 | 4 | 4NO | 63А / 20А | 230 | 230/400 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507928 | КМ-1-25-11 25А 1NO+1NC 24В AC | шт. | 1 | 2 | 1NO + 1NC | 25А / 8.5А | 24 | 24 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507931 | КМ-1-25-20 25А 2NO 24В AC | шт. | 1 | 2 | 2NO | 25А / 8.5А | 24 | 24 | 1...4 мм² / | 1.5…6 мм² / | 1 |
| 507942 | КМ-2-63-20 63А 2NO 24В AC | шт. | 2 | 2 | 2NO | 63А / 20А | 24 | 24 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507955 | КМ-2-25-40 25А 4NO 24В AC | шт. | 2 | 4 | 4NO | 25А / 8.5А | 24 | 24 | 6...16 мм² / | 6…25 мм² / 1 | 1 |
| 507973 | КМ-3-63-40 63А 4NO 24В AC | шт. | 3 | 4 | 4NO | 63А / 20А | 24 | 24 | 6...35 мм² / | 6...35 мм² / | 1 |
