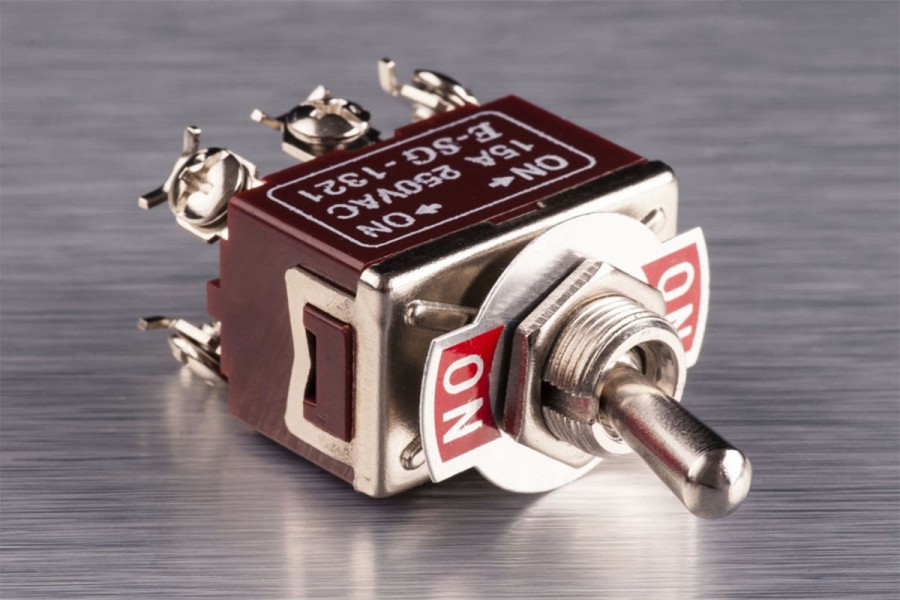

Перемикачі тумблери серія 1ххх
Призначення: Перемикачі тумблери серія 1ххх являють собою малогабаритні механічні перемикачі з важільно-пружинним приводом.
Відрізняється кількість контактних пластин, виведених на зовні (2, 3, 4, 6 од.), а також кількість положень важеля (2 або 3 положення).
Механізми тумблерів мають конструкція перекидного типу з важільним приводом.
Контактна група тумблерів може виконувати функції увімкнення, вимкнення та перемикання в ланцюзі в одному або двох напрямках, при цьому важіль фіксується в кожному положенні.
Застосовується як у побуті, так і в
промисловості в ланцюгах електротехнічних та радіотехнічних приладів,
сигналізації, живлення та керування.
| Артикул | Найменування скорочене | Колір | Одиниця виміру |
Кіл-ть положень |
Кіл-ть точок підключення |
Функція | Номін. струм, (А) |
Напруга номінальна для змінного струму |
Напруга номінальна для постійного струму |

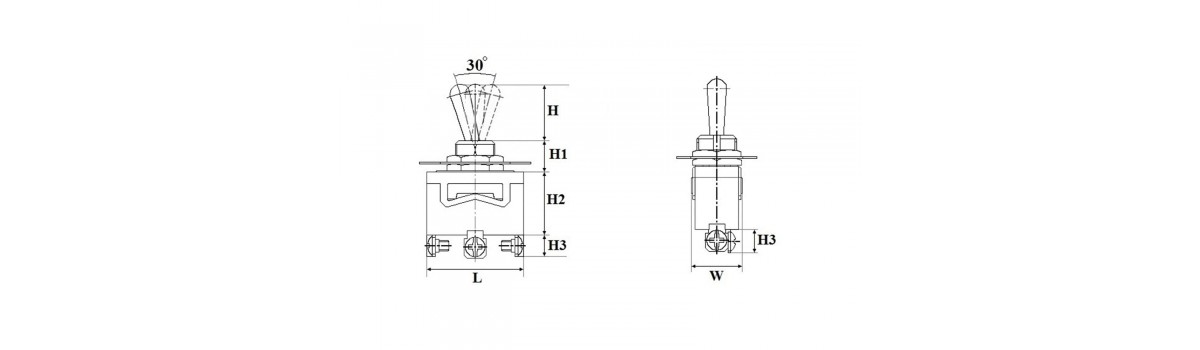

L, (мм) |
H, (мм) |
H₁, (мм) |
H₃, (мм) |
H₃, (мм) |
W, (мм) |
Кіл-ть в упак. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 505550 | Тумблер 1021 | Коричневий | шт. | 2 | 2 | Включення (вкл-викл) | 15 | ≤250В | ≤110В | 29.0 | 18.0 | 12.0 | 19.0 | 10.0 | 16.0 | 100 |
| 505551 | Тумблер 1121 | Коричневий | шт. | 2 | 3 | Переключення (вкл-вкл) | 15 | ≤250В | ≤110В | 29.0 | 18.0 | 12.0 | 19.0 | 10.0 | 16.0 | 100 |
| 505552 | Тумблер 1122 | Коричневий | шт. | 3 | 3 | Переключення з нейтраллю (вкл-викл-вкл) | 15 | ≤250В | ≤110В | 29.0 | 18.0 | 12.0 | 19.0 | 10.0 | 16.0 | 100 |
| 505553 | Тумблер 1221 | Коричневий | шт. | 2 | 4 (2 пары) | Включення (вкл-викл) | 15 | ≤250В | ≤110В | 33.0 | 18.0 | 12.0 | 19.0 | 10.0 | 20.0 | 100 |
| 505554 | Тумблер 1321 | Коричневий | шт. | 2 | 6 (3 пары) | Переключення (вкл-вкл) | 15 | ≤250В | ≤110В | 33.0 | 18.0 | 12.0 | 19.0 | 10.0 | 20.0 | 100 |
| 505555 | Тумблер 1322 | Коричневий | шт. | 3 | 6 (3 пары) | Переключення з нейтраллю (вкл-викл-вкл) | 15 | ≤250В | ≤110В | 33.0 | 18.0 | 12.0 | 19.0 | 10.0 | 20.0 | 100 |
| 505599 | Ковпачок FL12 | Чорний | шт. | - | - | Для тумблерів 1021, 1121, 1122,1221, 1321, 1322 | - | - | - | - | ||||||
| 705550 | Тумблер 1021 ст | Поморанчевий | шт. | 2 | 2 | Включення (вкл-викл) | 15 | ≤250В | ≤110В | 29.0 | 18.0 | 12.0 | 19.0 | 10.0 | 16.0 | 100 |
| 705551 | Тумблер 1121 ст | Поморанчевий | шт. | 2 | 3 | Переключення (вкл-вкл) | 15 | ≤250В | ≤110В | 29.0 | 18.0 | 12.0 | 19.0 | 10.0 | 16.0 | 100 |
| 705552 | Тумблер 1122 ст | Поморанчевий | шт. | 3 | 3 | Переключення з нейтраллю (вкл-викл-вкл) | 15 | ≤250В | ≤110В | 29.0 | 18.0 | 12.0 | 19.0 | 10.0 | 16.0 | 100 |
| 705553 | Тумблер 1221 ст | Поморанчевий | шт. | 2 | 4 (2 пари) | Включення (вкл-викл) | 15 | ≤250В | ≤110В | 33.0 | 18.0 | 12.0 | 19.0 | 10.0 | 20.0 | 100 |
| 705554 | Тумблер 1321 ст | Поморанчевий | шт. | 2 | 6 (3 пари) | Переключення (вкл-вкл) | 15 | ≤250В | ≤110В | 33.0 | 18.0 | 12.0 | 19.0 | 10.0 | 20.0 | 100 |
| 705555 | Тумблер 1322 ст | Поморанчевий | шт. | 3 | 6 (3 пари) | Переключення з нейтраллю (вкл-викл-вкл) | 15 | ≤250В | ≤110В | 33.0 | 18.0 | 12.0 | 19.0 | 10.0 | 20.0 | 100 |
