Призначення: для окінцювання мідних проводів і кабелю.
Матеріал:
стандарт 1: мідь марки М1;
стандарт 2: мідь марки М2.
Покриття:
стандарт 1: олово + вісмут;
стандарт 2: ґальванічне покриття.
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.
Метод монтажу: обпресовування або лютування.
Одиниця виміру (мін. норма відвантаження): штука.
Компанія «Takel» пропонує два стандарти наконечників серії SC, які відрізняються між собою геометричними розмірами, матеріалом і покриттям.

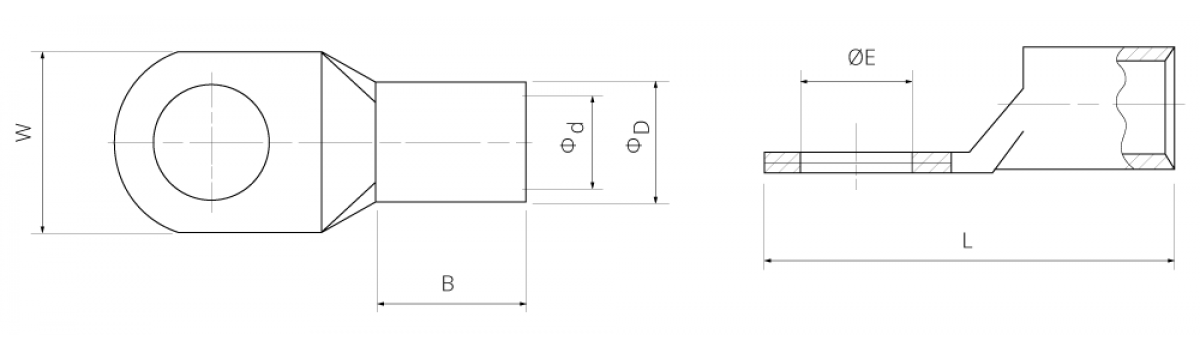

Артикул | Розмір | Стандарт | ØE, (мм) |
ØD, (мм) |
Ød, (мм) |
W, (мм) |
B, (мм) |
L, (мм) |
---|---|---|---|---|---|---|---|---|
500003 | SC 1.5-4 | Стандарт 1 | 4.2 | 3.6 | 1.8 | 8 | 5 | 16 |
500004 | SC 1.5-5 | Стандарт 1 | 5.2 | 3.6 | 1.8 | 10 | 5 | 17 |
500005 | SC 1.5-6 | Стандарт 1 | 6.5 | 3.6 | 1.8 | 10 | 5 | 18 |
500007 | SC 2.5-4 | Стандарт 1 | 4.2 | 3.9 | 2.4 | 8 | 7 | 18 |
500008 | SC 2.5-5 | Стандарт 1 | 5.2 | 3.9 | 2.4 | 10 | 7 | 20 |
500009 | SC 2.5-6 | Стандарт 1 | 6.5 | 3.9 | 2.4 | 10 | 7 | 20 |
500010 | SC 2.5-8 | Стандарт 1 | 8.4 | 3.9 | 2.4 | 12.5 | 7 | 23 |
500011 | SC 4-4 | Стандарт 1 | 4.2 | 4.7 | 3.1 | 10 | 7 | 20 |
500012 | SC 4-5 | Стандарт 1 | 5.2 | 4.7 | 3.1 | 10 | 7 | 20 |
500013 | SC 4-6 | Стандарт 1 | 6.5 | 4.7 | 3.1 | 10 | 7 | 20 |
500014 | SC 4-8 | Стандарт 1 | 8.4 | 4.7 | 3.1 | 12.5 | 7 | 23 |
500016 | SC 6-5 | Стандарт 1 | 5.2 | 5.4 | 3.8 | 10 | 9 | 24 |
500017 | SC 6-6 | Стандарт 1 | 6.5 | 5.4 | 3.8 | 12 | 9 | 24 |
500018 | SC 6-8 | Стандарт 1 | 8.4 | 5.4 | 3.8 | 12.5 | 9 | 26 |
500019 | SC 6-10 | Стандарт 1 | 10.5 | 6 | 4 | 15 | 9 | 28 |
500020 | SC 10-5 | Стандарт 1 | 5.2 | 6.1 | 4.5 | 12 | 9 | 25 |
500021 | SC 10-6 | Стандарт 1 | 6.5 | 6.1 | 4.5 | 12 | 9 | 25 |
500021/2 | SC 10/6 | Стандарт 2 | 6.3 | 6.4 | 5.2 | 9.7 | 9 | 24.5 |
500022 | SC 10-8 | Стандарт 1 | 8.4 | 6.1 | 4.5 | 12.5 | 9 | 27 |
500022/2 | SC 10/8 | Стандарт 2 | 8.3 | 6.4 | 5.2 | 10.3 | 9 | 24.7 |
500023 | SC 10-10 | Стандарт 1 | 10.5 | 6.1 | 4.5 | 15 | 9 | 29 |
500024 | SC 10-12 | Стандарт 1 | 13 | 6.1 | 4.5 | 17 | 9 | 31 |
500025 | SC 16-5 | Стандарт 1 | 5.2 | 7 | 5.4 | 12 | 12 | 30 |
500026 | SC 16-6 | Стандарт 1 | 6.5 | 7 | 5.4 | 12 | 12 | 30 |
500026/2 | SC 16/6 | Стандарт 2 | 6.5 | |||||
500027 | SC 16-8 | Стандарт 1 | 8.4 | 7 | 5.4 | 12.5 | 12 | 30 |
500027/2 | SC 16/8 | Стандарт 2 | 8.4 | |||||
500028 | SC 16-10 | Стандарт 1 | 10.5 | 7 | 5.4 | 16 | 12 | 33 |
500028/2 | SC 16/10 | Стандарт 2 | 10.5 | |||||
500029 | SC 16-12 | Стандарт 1 | 13 | 7 | 5.4 | 17 | 12 | 35 |
500030 | SC 25-6 | Стандарт 1 | 6.5 | 8.6 | 6.8 | 13 | 12 | 33 |
500030/2 | SC 25/6 | Стандарт 2 | 6.3 | 9.0 | 7.2 | 13.1 | 11.5 | 31.7 |
500031 | SC 25-8 | Стандарт 1 | 8.4 | 8.6 | 6.8 | 15 | 12 | 33 |
500031/2 | SC 25/8 | Стандарт 2 | 8.2 | 9.0 | 7.2 | 13.2 | 12.5 | 33.5 |
500032 | SC 25-10 | Стандарт 1 | 10.5 | 8.6 | 6.8 | 18 | 12 | 34 |
500032/2 | SC 25/10 | Стандарт 2 | 10.4 | 9.0 | 7.2 | 14.0 | 12.5 | 34.5 |
500033 | SC 25-12 | Стандарт 1 | 13 | 8.6 | 6.8 | 18 | 12 | 35 |
500034 | SC 35-6 | Стандарт 1 | 6.5 | 10.4 | 8.2 | 16 | 14 | 38 |
500034/2 | SC 35/6 | Стандарт 2 | 6.3 | 10.4 | 8.5 | 15.2 | 12.5 | 36.2 |
500035 | SC 35-8 | Стандарт 1 | 8.4 | 10.4 | 8.2 | 16 | 14 | 38 |
500035/2 | SC 35/8 | Стандарт 2 | 8.2 | 10.4 | 8.5 | 15.2 | 12.5 | 36.2 |
500036 | SC 35-10 | Стандарт 1 | 10.5 | 10.4 | 8.2 | 18 | 14 | 39 |
500036/2 | SC 35/10 | Стандарт 2 | 10.4 | 10.4 | 8.5 | 15.2 | 12.5 | 36.2 |
500037 | SC 35-12 | Стандарт 1 | 13 | 10.4 | 8.2 | 19 | 14 | 40.5 |
500037/2 | SC 35/12 | Стандарт 2 | 12.5 | 10.4 | 8.5 | 15.5 | 12.5 | 37.5 |
500039 | SC 50-6 | Стандарт 1 | 6.5 | 12.2 | 9.5 | 17.8 | 16 | 45 |
500039/2 | SC 50/6 | Стандарт 2 | 6.3 | 12 | 9.8 | 17.7 | 16 | 43 |
500040 | SC 50-8 | Стандарт 1 | 8.4 | 12.2 | 9.5 | 17.8 | 16 | 45 |
500040/2 | SC 50/8 | Стандарт 2 | 8.3 | 12 | 9.8 | 17.7 | 16 | 43 |
500041 | SC 50-10 | Стандарт 1 | 10.5 | 12.2 | 9.5 | 17.8 | 16 | 45 |
500041/2 | SC 50/10 | Стандарт 2 | 10.4 | 12 | 9.8 | 19.4 | 16 | 43 |
500042 | SC 50-12 | Стандарт 1 | 13 | 12.2 | 9.5 | 20 | 16 | 45 |
500042/2 | SC 50/12 | Стандарт 2 | 12.5 | 12 | 9.8 | 17.5 | 16 | 43 |
500044 | SC 70-6 | Стандарт 1 | 6.5 | 14.4 | 11.2 | 21 | 20 | 52 |
500044/2 | SC 70/6 | Стандарт 2 | 6.3 | 14 | 11.2 | 20.5 | 20 | 48 |
500045 | SC 70-8 | Стандарт 1 | 8.4 | 14.4 | 11.2 | 21 | 20 | 52 |
500045/2 | SC 70/8 | Стандарт 2 | 8.3 | 14.3 | 11.5 | 21.2 | 17 | 48 |
500046 | SC 70-10 | Стандарт 1 | 10.5 | 14.4 | 11.2 | 21 | 20 | 52 |
500046/2 | SC 70/10 | Стандарт 2 | 10.4 | 14.3 | 11.5 | 21.2 | 18 | 48 |
500047 | SC 70-12 | Стандарт 1 | 13 | 14.4 | 11.2 | 21 | 20 | 52 |
500047/2 | SC 70/12 | Стандарт 2 | 10.4 | 14.3 | 11.5 | 21.2 | 18 | 48 |
500050 | SC 95-8 | Стандарт 1 | 8.4 | 17.1 | 13.5 | 25 | 23 | 58 |
500050/2 | SC 95/8 | Стандарт 2 | 8.3 | 16.2 | 13.5 | 23.7 | 19 | 53.5 |
500051 | SC 95-10 | Стандарт 1 | 10.5 | 17.1 | 13.5 | 25 | 23 | 58 |
500051/2 | SC 95/10 | Стандарт 2 | 10.4 | 16.8 | 13.5 | 25 | 20.5 | 53.5 |
500052 | SC 95-12 | Стандарт 1 | 13 | 17.1 | 13.5 | 25 | 23 | 58 |
500052/2 | SC 95/12 | Стандарт 2 | 12.5 | 17 | 13.8 | 25.2 | 20.5 | 53.5 |
500056 | SC 120-8 | Стандарт 1 | 8.4 | 19 | 15 | 28 | 22 | 63 |
500057 | SC 120-10 | Стандарт 1 | 10.5 | 19 | 15 | 28 | 22 | 63 |
500057/2 | SC 120/10 | Стандарт 2 | 10.4 | 19 | 15.5 | 27.5 | 22 | 60 |
500058 | SC 120-12 | Стандарт 1 | 13 | 19 | 15 | 28 | 22 | 63 |
500058/2 | SC 120/12 | Стандарт 2 | 12.5 | 19 | 15.5 | 27.5 | 22 | 60 |
500060 | SC 120-16 | Стандарт 1 | 17 | 19 | 15 | 28 | 22 | 63 |
500060/2 | SC 120/16 | Стандарт 2 | 16.5 | 19 | 15.5 | 27.5 | 23 | 60 |
500062 | SC 150-10 | Стандарт 1 | 10.5 | 20.8 | 16.5 | 30 | 26 | 70 |
500062/2 | SC 150/10 | Стандарт 2 | 10.4 | 20.8 | 17.2 | 30.8 | 24 | 67 |
500063 | SC 150-12 | Стандарт 1 | 13 | 20.8 | 16.5 | 30 | 26 | 70 |
500063/2 | SC 150/12 | Стандарт 2 | 12.5 | 20.8 | 17.2 | 30.8 | 24 | 67 |
500065 | SC 150-16 | Стандарт 1 | 17 | 20.8 | 16.5 | 30 | 26 | 70 |
500065/2 | SC 150/16 | Стандарт 2 | 16.5 | 20.8 | 17.2 | 30.8 | 24 | 67 |
500067 | SC 185-12 | Стандарт 1 | 13 | 23.1 | 18.5 | 33.5 | 32 | 75 |
500067/2 | SC 185/12 | Стандарт 2 | 13 | 23 | 19 | 34 | 26 | 75 |
500069 | SC 185-16 | Стандарт 1 | 17 | 23.1 | 18.5 | 33.5 | 32 | 75 |
500069/2 | SC 185/16 | Стандарт 2 | 17 | 23 | 19 | 34 | 26 | 75 |
500070 | SC 185/20 | Стандарт 1 | 21 | 23.1 | 18.5 | 33.5 | 32 | 75 |
500071 | SC 240-12 | Стандарт 1 | 13 | 26 | 21 | 38 | 38 | 90 |
500071/2 | SC 240/12 | Стандарт 2 | 12.5 | 25.5 | 21.5 | 37.8 | 29 | 84 |
500073 | SC 240-16 | Стандарт 1 | 17 | 26 | 21 | 38 | 38 | 90 |
500073/2 | SC 240/16 | Стандарт 2 | 17 | 25.5 | 21.5 | 37.8 | 29 | 84 |
500077 | SC 300-16 | Стандарт 1 | 17 | 29.4 | 23.5 | 43 | 42 | 98 |
500078 | SC 300-20 | Стандарт 1 | 21 | 29.4 | 23.5 | 43 | 42 | 98 |
500079 | SC 400-16 | Стандарт 1 | 17 | 35.8 | 28.5 | 52 | 44 | 110 |
500080 | SC 400-20 | Стандарт 1 | 21 | 35.8 | 28.5 | 52 | 44 | 110 |
500081 | SC 500-16 | Стандарт 1 | 17 | 38.2 | 30 | 55 | 48 | 120 |
500082 | SC 500-20 | Стандарт 1 | 21 | 38.2 | 30 | 55 | 48 | 120 |
500091 | SC 150/8 | Стандарт 1 | 8.4 | 20.8 | 16.5 | 30 | 26 | 70 |
500092 | SC 185/10 | Стандарт 1 | 10.5 | 23.1 | 18.5 | 33.5 | 32 | 75 |
500093 | SC 240/10 | Стандарт 1 | 10.5 | 26 | 21 | 38 | 38 | 90 |
