Призначення:
- Стрічка бандажна використовується для кріплення гаків, кронштейнів та інших кріпильних та несучих елементів на різних опорах, будівлях та спорудах при монтажі СІП напругою до 1кВ.
- Скріпа для бандажної стрічки застосовується піл час монтажу гаків і кронштейнів на опорах ЛЕП виконуючи функцію фіксування бандажної стрічки
Визначення поняття скріпи для бандажної стрічки в свою чергу ділить її на два основні види: скріпа для бандажної стрічки і бугель для бандажної стрічки, принципова їх відмінність полягає в тому, що скріпа призначена для кріплення на проміжних опорах, де немає фронтальних розтягуючих навантажень бугель використовується на анкерних опорах, сприймаючи все навантаження тяжіння проводу СІП в анкерному прольоті.
КБУ (Гак Бандажний Універсальний для СІП) - це універсальний пристрій, за допомогою якого можна підтримувати натяжні підтримуючі затискачі до плоских стін будівель і фасадів споруд, круглих і прямокутних опор.
Гак бандажний універсальний (КБУ) з холодною оцинковкою застосовується
при швидкому монтажі повітряної лінії електропередач (ЛЕП). Широко
використовується для сучасних технологій прокладання ЛЕП. Оцинкована поверхня
гака є надійним захистом від впливу корозії. Протягом тривалого періоду не
потребує обслуговування чи заміни.
Матеріал: нержавіюча сталь, марка 201 (за міжнародною класифікацією AISI).
Розміри стрічки:
Ширина стрічки – 19мм (20мм). * Стандартом для бандажної стрічки є ширина в дюймах ¾ дюйма, яка дорівнює 19 мм, але найчастіше, у документах вказується ширина 20мм, яка є заокругленим значенням, та фактичний розмір ширини стрічки – 19мм.
Товщина стрічки – 0,7 мм.
Довжина стрічки – 30 або 50 метрів (стрічка поставляється в бухтах у двох варіантах намотування, що відрізняються довжиною).
Межа міцності на розрив - 500 МПа.
Особливості конструкції:
- Стрічка
з нержавіючої сталі ТМ Takel має гладку поверхню без нерівностей, задирок та
інших недоліків, які можуть завдати шкоди людям під час монтажу та
експлуатації.
- Торці
стрічки, а також торці скріп оброблені з метою безпеки.

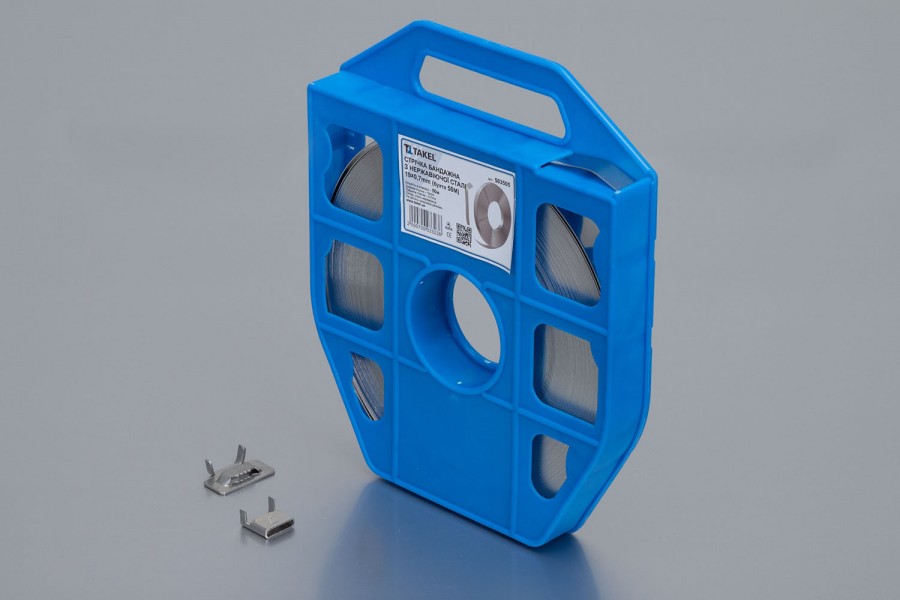

- Стрічка
поставляється у пластикових бухтах (бобінах) з ручками та зовнішнім каркасом.
Така конструкція дозволяє комфортно перевозити стрічку, не вміщуючи її в
додаткові ємності.
- Для
використання стрічки не потрібне вилучення з бобіни. Стрічка вимотується з
бухти.
- Бугель має спеціальні зубці, які після монтажу збільшують механічну
міцність та надійність вузла.
- Гак
для СІП КБУ-16 кріпиться за допомогою 2-х бандажних стрічок або 4-х анкерів
Робоча температура: +80 до + 500°С.
Матеріал, з якого виконані бандажна стрічка та скріпи тм Takel, має:
-високу механічну міцність;
-стійкість до ультрафіолету;
-стійкість до займання;
-хімічну стійкість;
-Не містить шкідливих для здоров'я речовин;
Для використання бандажної стрічки рекомендуємо інструмент моделей:
HS-603, HS-604
Артикул | Найменування скорочене | Довжина, (мм) |
Ширина, (мм) |
Товщина, (мм) |
Одиниця виміру |
Кіл-ть в упак. |
---|---|---|---|---|---|---|
503504 | Лента бандажная 30м х 19мм х 0,7мм | 30000 | 19 | 0.7 | бухта | 30 м./бух. |
503505 | Лента бандажная 19х0,7мм (50м) | 50000 | 19 | 0.7 | бухта | 50 м./бух. |
503515 | Скрепа для бандаж.ленты 19мм. | 25 | 42.5 | 1.4 | шт. | 100 шт. |
503516 | Скрепа для бандажной ленты тип L | 22 | 21.5 | 0.8 | шт. | 100 шт. |
503585 | Крюк универсальный КБУ-16 | 115 | 72 | 2.5 | шт. | |
503587 | Кронштейн анкерний CA1500 | шт. |
