Наконечники під кутом 45° мідні луджені

Наконечники під кутом 45° мідні луджені

Тип наконечника: кутовий мідний луджений наконечник (під кутом 45°).

Призначення: для окінцювання мідних проводів і кабелю і приєднання їх до контактних груп під кутом 45°.

Матеріал: мідь марки М1.

Покриття: олово + вісмут.

Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.

Метод монтажу: обпресовування.

Одиниця виміру (мін. норма відвантаження): штука.

  • Оптимальна конструкція, що забезпечує кутовому наконечнику стійкість до можливих деформацій під дією механічного навантаження з боку кабелю.
  • Конструкція контактної площинки забезпечує більшу площу контакту, і при цьому дозволяє застосовувати їх в контактних групах з обмеженим місцем навколо болтів.
  • Поєднання високих показників пластичності і механічної  міцності міді марки М1 полегшує процес обпресовування і забезпечує надійну фіксацію наконечника на проводі.
  • Висока електропровідність міді і покриття на основі олова.
  • Внутрішній діаметр хвостовиків розрахований для окінцювання мідних провідників 1, 2 і 3 класів гнучкості. Якщо використовується кабель 4, 5 і 6 класів гнучкості, рекомендується вибирати наконечники на один номінал більше номіналу проводу.
Повний опис
Згорнути

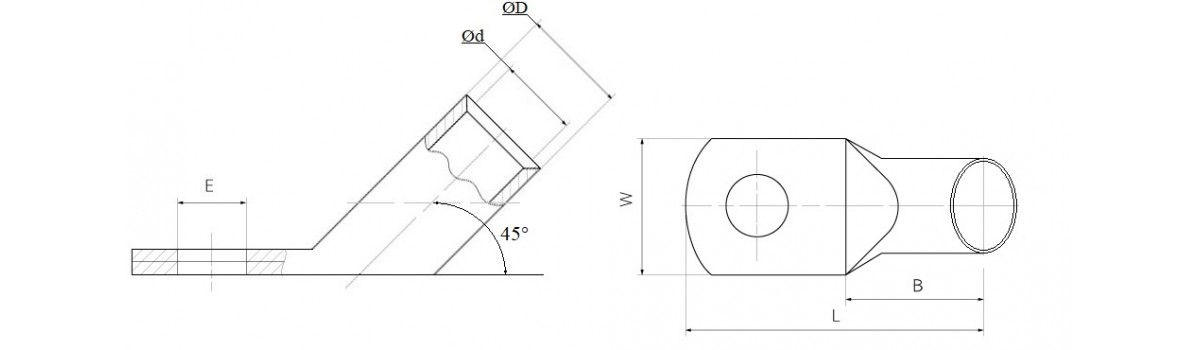

Артикул Розмір ØE,
(мм)
ØD,
(мм)
Ød,
(мм)
W,
(мм)
B,
(мм)
L,
(мм)
45°-16/8 8.3 7.8 5.6 13.5 11 15.5
45°-25/8 8.3 9.5 7.1 14 13 16
45°-35/8 8.3 11 8.2 16.5 16 18
45°-50/8 8.3 12.5 9.5 17.9 19 22
45°-50/10 10.5 12.5 9.5 17.9 19 22
45°-70/10 10.5 15 11.5 21.5 21 22
45°-95/10 10.5 17 13.5 24.7 24 33
45°-120/10 10.5 20 15.6 28.9 27 33
