Наконечники DTG мідні і мідні луджені

Наконечники DTG мідні і мідні луджені

Призначення

Наконечники DTG мідні і мідні луджені торгової марки TAKEL призначений для окінцювання жил мідних проводів та кабелів методом обпресування, з метою подальшого болтового з'єднання провідника з обладнанням або шиною.

Характеристики

Матеріал – мідь.

Покриття – олово + вісмут.

Сертифікація в Україні – добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.

Переваги

  • Штамповане маркування типорозміру на кожному наконечнику.
  • Швидкий монтаж і демонтаж наконечника.
  • Стійкість до вібрацій та високих навантажень.
  • Подовжена хвостова частина.
  • Лудіння забезпечує підвищену корозійну стійкість захисного покриття.
Повний опис
Згорнути

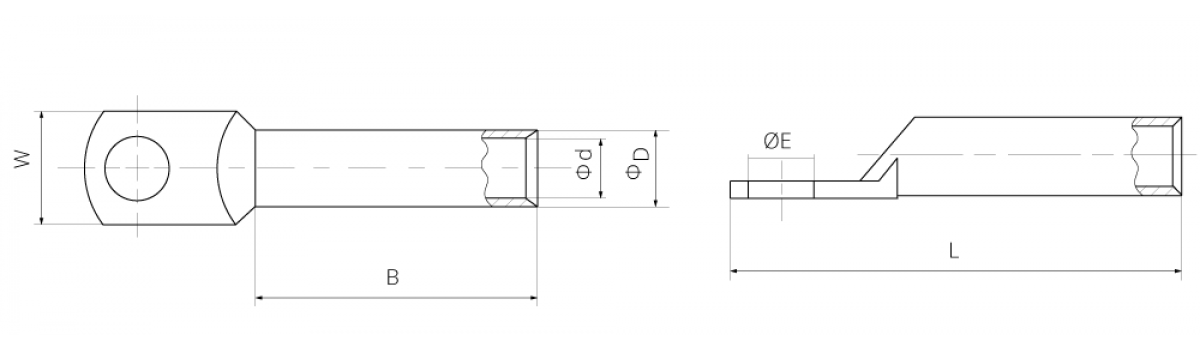

Артикул Найменування скорочене Переріз
номін.,
(мм²)		 Для гвинтів
розміром,
(мм)		 Матеріал E,
(мм)		 ØD,
(мм)		 Ød,
(мм)		 W,
(мм)		 B,
(мм)		 L,
(мм)		 T,
(мм)		 Одиниця
виміру		 Кіл-ть
в упак.
501660 DT(G) 6/6 6 М6 Мідь з лудженням 6.4 6.9 5.3 10.7 11 32.4 шт. 500
501660/8 DT(G) 6/8 6 M8 Мідь з лудженням 8.3 6.5 4.9 11.1 18.1 40.3 1.2 шт. 500
501661 DT(G) 10/8 10 M8 Мідь з лудженням 8.3 8 5.9 11.7 28 49 шт. 100
501661/10 DT(G) 10/10 10 M10 Мідь з лудженням 10.3 8 5.8 13.8 27.5 49.1 1.6 шт. 100
501661/6 DT(G) 10/6 10 М6 Мідь з лудженням 6.3 8 5.7 11.8 27 49 1.9 шт. 100
501662 DT(G) 16/8 16 M8 Мідь з лудженням 8.4 8.5 6.2 12.5 28 50 шт. 100
501662/10 DT(G) 16/10 16 M10 Мідь з лудженням 10.2 8.5 6.1 13.9 27.7 50.8 1.9 шт. 100
501662/6 DT(G) 16/6 16 М6 Мідь з лудженням 6.3 8.6 6.1 12.3 28 50 2.1 шт. 100
501663 DT(G) 25/8 25 M8 Мідь з лудженням 8.2 10 7.4 14.4 40 63 шт. 20
501663/10 DT(G) 25/10 25 M10 Мідь з лудженням 10.4 10.2 7.5 14.4 40 62.7 2.4 шт. 20
501663/6 DT(G) 25/6 25 M6 Мідь з лудженням 6.2 10 7.5 14.5 40.2 62.8 2 шт. 20
501664 DT(G) 35/10 35 M10 Мідь з лудженням 10.2 11 8.2 15.8 39 65 шт. 20
501664/12 DT(G) 35/12 35 M12 Мідь з лудженням 12.2 11 8.1 16.2 38 64.9 2.5 шт. 20
501664/6 DT(G) 35/6 35 M6 Мідь з лудженням 6.2 11 8.1 16.1 38.4 65.3 2.5 шт. 20
501664/8 DT(G) 35/8 35 M8 Мідь з лудженням 8.4 11 8.1 15.9 39 65.5 2.5 шт. 20
501665 DT(G) 50/10 50 M10 Мідь з лудженням 10.4 13 10.3 19.1 40 71.5 шт. 20
501665/12 DT(G) 50/12 50 М12 Мідь з лудженням 12.1 12.9 10 18.8 39 70.9 2.6 шт. 20
501665/8 DT(G) 50/8 50 M8 Мідь з лудженням 8.3 13 10.1 18.8 39.7 71.8 2.8 шт. 20
501666 DT(G) 70/12 70 M12 Мідь з лудженням 12.3 15.6 12.4 22.9 43 79 шт. 10
501666/10 DT(G) 70/10 70 M10 Мідь з лудженням 10.2 15.5 12.3 22.8 41.8 77.6 2.9 шт. 10
501666/8 DT(G) 70/8 70 М8 Мідь з лудженням 8.2 15.6 12.3 22.6 42.5 78 2.8 шт. 10
501667 DT(G) 95/12 95 M12 Мідь з лудженням 12.3 17.5 14 25.3 50 88 3.2 шт. 10
501667/10 DT(G) 95/10 95 M10 Мідь з лудженням 10.2 17.4 14.1 25.7 49 87.5 3.2 шт. 10
501667/8 DT(G) 95/8 95 М8 Мідь з лудженням 8.2 17.4 13.9 25.7 49.4 87.8 3.1 шт. 10
501668 DT(G) 120/14 120 M14 Мідь з лудженням 14.3 19 14.8 27.1 54 95.5 шт. 10
501668/10 DT(G) 120/10 120 М10 Мідь з лудженням 10.2 18.9 14.6 27.6 54 96 3.9 шт. 10
501668/12 DT(G) 120/12 120 M12 Мідь з лудженням 12.3 19.1 14.7 27.6 54.7 95.8 4 шт. 10
501668/16 DT(G) 120/16 120 М16 Мідь з лудженням 16.3 19 14.7 27.7 54 95.4 3.9 шт. 10
501669 DT(G) 150/14 150 M14 Мідь з лудженням 14.4 21.9 17.4 31.7 58 102 4.5 шт. 10
501669/10 DT(G) 150/10 150 М10 Мідь з лудженням 10.3 22 17.2 31.9 57.5 102.7 4.4 шт. 10
501669/12 DT(G) 150/12 150 M12 Мідь з лудженням 12.2 21.9 17.2 32 57.4 103 4.5 шт. 10
501669/16 DT(G) 150/16 150 М16 Мідь з лудженням 16.3 22 17.2 32 57.5 102.7 4.4 шт. 10
501670 DT(G) 185/16 185 M16 Мідь з лудженням 16.3 23.9 18.9 34.7 67 115.5 шт. 10
501670/12 DT(G) 185/12 185 M12 Мідь з лудженням 12.2 23.9 18.7 34.9 67 115.9 5.1 шт. 10
501671 DT(G) 240/16 240 M16 Мідь з лудженням 16.2 26 20.8 37.7 64 116.5 шт. 10
501671/12 DT(G) 240/12 240 M12 Мідь з лудженням 12.3 26 20.6 38 63 115.7 5.1 шт. 10
501672 DT(G) 300/16 300 M16 Мідь з лудженням 16 30 24 43.7 67 129 шт. 10
501673 DT(G) 400/16 400 M16 Мідь з лудженням 16.8 34 28 40 71 141.6 шт. 4
501675 DT(G) 300/20 300 М20 Мідь з лудженням 20.3 29.9 24.2 44 63.7 129.5 5.7 шт. 10
501680 DT(G) 6 6 M6 Мідь 6.4 6.9 5.3 10.7 11 32.4 шт. 500
501681 DT(G) 10 10 M8 Мідь 8.3 8 5.9 11.7 28 49 шт. 100
501682 DT(G) 16 16 M8 Мідь 8.4 8.5 6.2 12.5 28 50 шт. 100
501683 DT(G) 25 25 M8 Мідь 8.2 10 7.4 14.4 40 63 шт. 20
501684 DT(G) 35 35 M10 Мідь 10.2 11 8.2 15.8 39 65 шт. 20
501685 DT(G) 50 50 M10 Мідь 10.4 13 10.3 19.1 40 71.5 шт. 20
501686 DT(G) 70 70 M12 Мідь 12.3 15.6 12.4 22.9 43 79 шт. 10
501687 DT(G) 95 95 M12 Мідь 12.3 17.5 14 25.3 50 88 шт. 10
501688 DT(G) 120 120 M14 Мідь 14.3 19 14.8 27.1 54 95.5 шт. 10
501689 DT(G) 150 150 M14 Мідь 14.4 21.9 17.4 31.7 58 102 шт. 10
501690 DT(G) 185 185 M16 Мідь 16.3 23.9 18.9 34.7 67 115.5 шт. 10
501691 DT(G) 240 240 M16 Мідь 16.2 26 20.8 37.7 64 116.5 шт. 10
