Тип шин: злучна штирова (Pin) мідна, відводжувані контакти якої виконані у формі плоских шпинів.
Призначення: для надійного і зручного послідовного підключення автоматичних вимикачів та інших модульних електротехнічних пристроїв, а також для виготовлення перекладок між модульними пристроями.
Матеріал: шина - мідь; корпус - ПВХ.
Одиниця виміру (мін. норма відвантаження): штука.
Робочі температури: від -40 до +50 °С. Короткочасно до +70 °С.
Номінальна напруга: 400 В.
Номінальна напруга ізоляції: 600 В.
Номінальний струм: 40, 63, 100 А. (див. в таблиці).
Крок контактів: 18мм. крім шини 3PIN 100A 27мм (арт. 501272).
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.

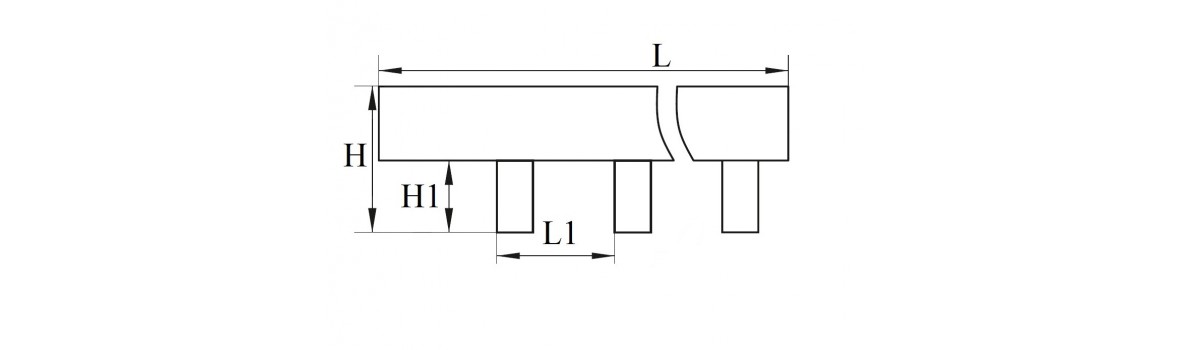

| Артикул | Найменування скорочене | Кіл-ть полюсів |
Одиниця виміру |
Ie (AC), А | Кіл-ть точок підключення |
L, (мм) |
L₁, (мм) |
H, (мм) |
H₁, (мм) |
Кіл-ть в упак. |
Кіл-ть у ящ. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 501020 | Шина Pin 1P/63A (1 метр) | 1 | шт. | 63A | 54 | 1000 | 18 | 16 | 11 | 10 | 100 |
| 501021 | Шина Pin 2P/63A (1 метр) | 2 | шт. | 63A | 27 | 1000 | 18 | 29 | 11 | 10 | 100 |
| 501022 | Шина Pin 3P/63A (1 метр) | 3 | шт. | 63A | 18 | 1000 | 18 | 24 | 11 | 5 | 50 |
| 501023 | Шина Pin 4P/63A (1 метр) | 4 | шт. | 63A | 52(4х13) | 1000 | 18 | 26 | 11 | ||
| 501024 | Шина Pin 1P/100A (1 метр) | 1 | шт. | 100A | 54 | 1000 | 18 | 15 | 11 | 10 | 100 |
| 501025 | Шина Pin 2P/100A (1 метр) | 2 | шт. | 100A | 54(2*27) | 1000 | 18 | 21 | 11 | ||
| 501026 | Шина Pin 3P/100A (1 метр) | 3 | шт. | 100A | 18 | 1000 | 18 | 24 | 11 | 5 | 50 |
| 501027 | Шина Pin 4P/100A (1 метр) | 4 | шт. | 100A | 52(4*13) | 1000 | 18 | 28 | 11 | ||
| 501036 | Шина Pin 1P/40A (1 метр) | 1 | шт. | 40A | 54 | 1000 | 18 | 16 | 11 | 10 | 100 |
| 501037 | Шина Pin 3P/40A (1 метр) | 3 | шт. | 40A | 18 | 1000 | 18 | 24 | 11 | 5 | 50 |
| 501250 | Шина Pin 1P/40A/ 12Р | 1 | шт. | 40A | 12 | 210 | 18 | 15 | 11 | 20 | 400 |
| 501251 | Шина Pin 1P/63A/ 12Р | 1 | шт. | 63A | 12 | 210 | 18 | 15 | 11 | 10 | 200 |
| 501253 | Шина Pin 3P/40A/ 12Р | 3 | шт. | 40A | 4 | 210 | 18 | 26 | 11 | 20 | 400 |
| 501254 | Шина Pin 3P/63A/ 12Р | 3 | шт. | 63A | 4 | 210 | 18 | 26 | 11 | 10 | 200 |
| 501270 | Шина Pin 1P/100A крок 27мм | 1 | шт. | 100A | 36 | 1000 | 27 | 16 | 11 | 10 | 100 |
| 501271 | Шина Pin 2P/100A шаг 27мм | 1 | шт. | 100A | 1000 | 27 | 11 | 10 | 100 | ||
| 501272 | Шина Pin 3P/100A крок 27мм (1 метр) | 3 | шт. | 100A | 12 | 1000 | 27 | 24 | 11 | 5 | 50 |
| 501273 | Шина Pin 4P/100A шаг 27мм | 4 | шт. | 100А | 36(4х9) | 1000 | 27 | 28 | 11 |
