Перемикачі клавішні (КП)

Перемикачі клавішні (КП)

Кнопки перемикачі (КП)

Призначення: Комутують ланцюги сигналізації, живлення та керування з робочою напругою змінного або постійного струму.

Застосовуються клавішні перемикачі як елементи управління в ланцюгах комутації різного електроустаткування (побутова, автомобільна, промислова техніка).

Перемикачі мають два варіанти виконання:

  • З підсвічуванням (в назві додається буква «И») – поставляються лише для ланцюгів з номінальною напругою 240В;
  • Без підсвічування – можна використовувати в ланцюгах із різними номіналами напруги (12, 24, 36, 110, 240 В).

Матеріал: Контактні пластини – латунь із захисним покриттям; Контактні подушки – мідь із лудінням; Корпус – полімер.

Сила струму, номінальна: до 30 А (залежно від конкретної моделі: 5, 15, 16, 20 та 30 ампер).

Робоча температура середовища: -30°С до 80°С.

Механічна зносостійкість: 10000 циклів.

Особливості конструкції:

  • Перемикачі мають одно- чи двополюсні групи контактів.
  • Приєднання провідників здійснюється за допомогою паяння або за допомогою кабельних конекторів плоского типу.
  • Перемикання робочого положення виконується за допомогою клавіші на один або два напрямки з фіксацією або без фіксації положення клавіші перемикача.
  • Клавіші перемикачів можуть бути представлені в кількох кольорах.
  • Корпус виконаний у чорному або білому кольорі прямокутної або заокругленої форми.
  • Клавіша перемикача фіксується в отворі на панелі за допомогою засувок на корпусі.
Повний опис
Згорнути

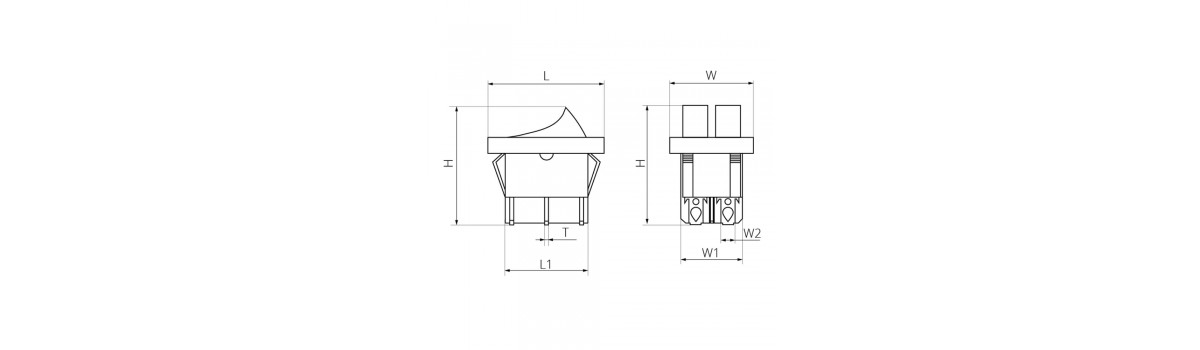

Артикул Найменування скорочене Одиниця
виміру
Колір Колір
клавіші
Підсвічування Кіл-ть
положень
Кіл-ть точок
підключення
Номін.
струм,
(А)
L,
(мм)
L₁,
(мм)
L₂,
(мм)
H,
(мм)
W,
(мм)
W₁,
(мм)
W₂,
(мм)
КП-2и 220В шт. белый красный есть 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-5 220В шт. белый белый нет 3 2 6 30.6 25.6 0.8 37.3 13.2 10.2 6.2
КП-16и 220В шт. белый красный есть 2 3 10 22.7 17.9 0.6 29.3 23.0 11.9 4.8
КП-2и 220В 30А шт. черный красный есть 2 4 30 31.0 25.5 0.6 35.0 25.1 21.1 6.2
КП-16 220В шт. белый белый нет 2 3 6 22.7 17.9 0.7 29.6 23.0 11.9 4.8
КП-2и 220В 20А шт. черный красный есть 2 4 20 31.0 25.5 0.6 35.0 25.1 21.1 6.2
КП-2 220В шт. Белый белый нет 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-2и UL 220В 30А шт. черный красный есть 2 4 30 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-2и 220В 16А шт. белый красный есть 2 4 16 31.0 25.5 0.6 35.0 25.1 21.1 6.2
КП-1 220В шт. черный красный нет 2 2 6 21.0 18.4 4.7 29.7 9.5 6.6 0.6
КП-1 220В шт. черный черный нет 2 2 6 21.0 18.4 4.7 29.7 9.5 6.6 0.6
КП-2и 220В шт. черный желтый есть 2 4 15 31.0 25.5 0.6 35.0 25.0 21.1 6.2
КП-2и 220В шт. черный зеленый есть 2 4 15 31.0 25.5 0.6 35.0 25.0 21.1 6.2
КП-2и 220В шт. черный красный есть 2 4 15 31.0 25.5 0.6 35.0 25.0 21.1 6.2
КП-2и 220В шт. черный синий есть 2 4 15 31.0 25.5 0.6 35.0 25.0 21.1 6.2
КП-2 220В шт. черный желтый нет 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-2 220В шт. черный зеленый нет 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-2 220В шт. черный красный нет 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-2 220В шт. черный синий нет 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-2 220В шт. черный черный нет 2 4 15 31.0 25.4 0.7 35.0 25.2 21.2 6.2
КП-3 220В шт. черный красный нет 2 2 6 15.0 13.0 0.3 19.4 10.4 8.3 3.6
КП-3 220В шт. черный черный нет 2 2 6 15.0 13.0 0.3 19.4 10.4 8.3 3.6
КП-4 220В шт. черный красный нет 2 3 6 21.0 18.5 0.7 24.4 15.0 11.7 4.7
КП-4 220В шт. черный красный нет 2 3 6 21.0 18.5 0.7 24.4 15.0 11.7 4.7
КП-4 220В шт. серый серый нет 2 3 6 21.0 18.5 0.7 24.4 15.0 11.7 4.7
КП-5 220В шт. черный желтый нет 2 2 6 21.0 18.3 0.6 24.4 14.9 11.7 4.7
КП-5 220В шт. черный зеленый нет 2 2 6 21.0 18.3 0.6 24.4 14.9 11.7 4.7
КП-5 220В шт. черный красный нет 2 2 6 21.0 18.3 0.6 24.4 14.9 11.7 4.7
КП-5 220В шт. черный синий нет 2 2 6 21.0 18.3 0.6 24.4 14.9 11.7 4.7
КП-5 220В шт. черный черный нет 2 2 6 21.0 18.3 0.6 24.4 14.9 11.7 4.7
КП-7 220В шт. черный черный нет 3 3 6 21.0 18.8 0.8 26.0 15.0 12.4 5.0
КП-8и 220В шт. черный желтый есть 2 3 6 21.0 18.8 0.8 26.0 15.0 12.4 5.0
КП-8и 220В шт. черный зеленый есть 2 3 6 21.0 18.8 0.8 26.0 15.0 12.4 5.0
КП-8и 220В шт. черный красный есть 2 3 6 21.0 18.8 0.8 26.0 15.0 12.4 5.0
КП-8и 220В шт. черный синий есть 2 3 6 21.0 18.8 0.8 26.0 15.0 12.4 5.0
КП-9и 220В шт. черный зеленый есть 2 4 6 21.4 18.5 4.7 29.0 15.0 12.5 0.8
КП-9и 220В шт. черный красный есть 2 4 6 21.4 18.5 4.7 29.0 15.0 12.5 0.8
КП-9и 220В шт. черный синий есть 2 4 6 21.4 18.5 4.7 29.0 15.0 12.5 0.8
КП-9 220В шт. черный красный нет 2 4 6 21.4 18.5 4.7 29.0 15.0 12.5 0.8
КП-9 220В шт. черный черный нет 2 4 6 21.4 18.5 4.7 29.0 15.0 12.5 0.8
КП-11и 220В шт. черный красный есть 2 3 6 25.0 21.6 0.7 28.4 16.0 13.3 4.8
КП-11 220В шт. черный красный нет 3 2 6 25.0 21.6 0.7 28.4 16.0 13.3 4.8
КП-11 220В шт. черный черный нет 2 2 6 25.0 21.6 0.7 28.4 16.0 13.3 4.8
КП-10 220В шт. черный красный нет 3 2 6 25.0 21.6 0.7 28.4 16.0 13.3 4.8
КП-10 220В шт. черный 3
КП-13 220В шт. черный красный нет 3 6 6 21.2 19.0 0.5 24.5 15.0 12.8 2.7
КП-13 220В шт. черный черный нет 3 6 6 21.2 19.0 0.5 24.5 15.0 12.8 2.7
КП-14 220В шт. черный красный нет 2 6 6 21.2 19.0 0.5 24.5 15.0 12.8 2.7
КП-14 220В шт. черный черный нет 2 6 6 21.2 19.0 0.5 24.5 15.0 12.8 2.7
КП-15 220В шт. черный зеленый нет 2 2 6 22.7 17.9 0.7 29.4 22.8 12.0 4.7
КП-15 220В шт. черный красный нет 2 2 6 22.7 17.9 0.7 29.4 22.8 12.0 4.7
КП-15 220В шт. черный черный нет 2 2 6 22.7 17.9 0.7 29.4 22.8 12.0 4.7
КП-15 220В шт. белый белый нет 2 2 6 22.7 17.9 0.6 29.3 23.0 11.9 4.8
КП-16и 220В шт. черный желтый есть 2 3 6 22.7 17.9 0.6 29.3 23.0 11.9 4.8
КП-16и 220В шт. черный зеленый есть 2 3 6 22.7 17.9 0.6 29.3 23.0 11.9 4.8
КП-16и 220В шт. черный красный есть 2 3 6 22.7 17.9 0.6 29.3 23.0 11.9 4.8
КП-16и 220В шт. черный синий есть 2 3 6 22.7 17.9 0.6 29.3 23.0 11.9 4.8
КП-16 220В шт. черный желтый нет 2 3 6 22.7 17.9 0.7 29.6 23.0 11.9 4.8
КП-16 220В шт. черный зеленый нет 2 3 6 22.7 17.9 0.7 29.6 23.0 11.9 4.8
КП-16 220В шт. черный красный нет 2 3 6 22.7 17.9 0.7 29.6 23.0 11.9 4.8
КП-16 220В шт. черный синий нет 2 3 6 22.7 17.9 0.7 29.6 23.0 11.9 4.8
КП-16 220В шт. черный черный нет 2 3 6 22.7 17.9 0.7 29.6 23.0 11.9 4.8
КП-18и 220В шт. черный желтый есть 2 3 6 22.7 17.9 0.7 29.0 23.0 12.0 4.9
КП-18и 220В шт. черный зеленый есть 2 3 6 22.7 17.9 0.7 29.0 23.0 12.0 4.9
КП-18и 220В шт. черный красный есть 2 3 6 22.7 17.9 0.7 29.0 23.0 12.0 4.9
КП-18и 220В шт. черный синий есть 2 3 6 22.7 17.9 0.7 29.0 23.0 12.0 4.9
КП-19 220В шт. черный желтый нет 2 2 6 22.8 17.8 0.7 30.0 22.8 19.0 4.9
КП-19 220В шт. черный зеленый нет 2 2 6 22.8 17.8 0.7 30.0 22.8 19.0 4.9
КП-19 220В шт. черный красный нет 2 2 6 22.8 17.8 0.7 30.0 22.8 19.0 4.9
КП-19 220В шт. черный блакитний нет 2 2 6 22.8 17.8 0.7 30.0 22.8 19.0 4.9
КП-19 220В шт. черный черный нет 2 2 6 22.8 17.8 0.7 30.0 22.8 19.0 4.9
КП-19 220В шт. серый серый нет 2 2 6 22.8 17.8 0.7 30.0 22.8 19.0 4.9
КП-20и 220В шт. черный желтый есть 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20и 220В шт. черный зеленый есть 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20и 220В шт. черный красный есть 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20и 220В шт. черный синий есть 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20 220В шт. черный желтый нет 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20 220В шт. черный зеленый нет 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20 220В шт. черный красный нет 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20 220В шт. черный синий нет 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-20 220В шт. черный черный нет 2 3 6 23.0 18.0 0.7 29.4 22.5 19.1 4.8
КП-21 220В шт. черный черный нет 3 2 6 23.0 18.0 0.7 28.0 23.0 18.5 4.8
КП-29 220В шт. черный желтый нет 2 2 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-29 220В шт. черный зеленый нет 2 2 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-29 220В шт. черный красный нет 2 2 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-29 220В шт. черный синий нет 2 2 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-29 220В шт. черный черный нет 2 2 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36и 220В шт. черный желтый есть 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36и 220В шт. черный зеленый есть 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36и 220В шт. черный красный есть 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36и 220В шт. черный синий есть 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36и 220В шт. черный красный есть 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36 220В шт. черный красный нет 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36 220В шт. черный черный нет 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36в 220В шт. черный черный нет 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-38и 220В шт. черный красный есть 2 3 15 31.0 26.0 0.8 37.0 14.0 10.2 6.2
КП-38и 220В шт. черный черный есть 2 3 15 31.0 26.0 0.8 37.0 14.0 10.2 6.2
КП-39 220В шт. черный красный нет 3 3 15 31.0 26.0 0.8 34.5 13.5 10.2 6.2
КП-39 220В шт. черный черный нет 3 3 15 31.0 26.0 0.8 34.5 13.5 10.2 6.2
КП-40и 220В шт. черный красный есть 2 3 15 32.5 23.0 0.8 37.1 15.8 12.6 6.2
КП-40 220В шт. черный красный нет 2 2 15 32.1 22.9 0.8 37.3 15.8 12.8 6.2
КП-41и 220В шт. черный зеленый есть 2 3 15 32.1 22.9 0.8 37.3 15.8 12.8 6.2
КП-41и 220В шт. черный красный есть 2 3 15 32.1 22.9 0.8 37.3 15.8 12.8 6.2
КП-41 220В шт. черный зеленый нет 2 3 15 32.1 22.9 0.8 37.3 15.8 12.8 6.2
КП-41 220В шт. черный красный нет 2 3 15 32.1 22.9 0.8 37.3 15.8 12.8 6.2
КП-43 220 шт. черный черный нет 2 6 5 32.0 22.0 2.3 31.0 20.0 15.0 0.9
КП-44и 220В шт. черный красный/красный есть 2 (*2кл.) 6 15 31.3 25.5 0.7 37.0 26.0 22.0 6.2
КП-44и 220В шт. серый красный/красный есть 2 (*2кл.) 6 15 31.0 25.5 0.7 36.5 26.0 21.7 6.2
КП-51в-ф 220В шт. черный черный нет 3 6 15 31.0 25.5 0.7 32.3 25.2 21.3 6.2
КП-45и 220В шт. черный желтый есть 2 6 15 31.0 25.5 0.7 32.3 25.2 21.3 6.2
КП-45и 220В шт. черный зеленый есть 2 6 15 31.0 25.5 0.7 32.3 25.2 21.3 6.2
КП-45и 220В шт. черный красный есть 2 6 15 31.0 25.5 0.7 32.3 25.2 21.3 6.2
КП-45и 220В шт. черный синий есть 2 6 15 31.0 25.5 0.7 32.3 25.2 21.3 6.2
КП-45 220В шт. черный желтый нет 2 6 15 31.0 25.6 0.7 35.5 25.3 21.3 6.2
КП-45 220В шт. черный зеленый нет 2 6 15 31.0 25.6 0.7 35.5 25.3 21.3 6.2
КП-45 220В шт. черный красный нет 2 6 15 31.0 25.6 0.7 35.5 25.3 21.3 6.2
КП-45 220В шт. черный синий нет 2 6 15 31.0 25.6 0.7 35.5 25.3 21.3 6.2
КП-45 220В шт. черный черный нет 2 6 15 31.0 25.6 0.7 35.5 25.3 21.3 6.2
КП-45В 220В шт. черный черный нет 2 6 15 31.0 25.6 0.7 35.5 25.3 21.3 6.2
КП-45и 220В 30A шт. черный красный есть 2 6 30 31.0 27.0 0.7 37.2 24.7 21.3 6.2
КП-45и 220В 20A шт. черный красный есть 2 6 20 31.0 27.0 0.7 37.2 24.7 21.3 6.2
КП-36и 220В шт. белый красный есть 2 3 15 31.0 26.0 0.7 37.0 14.0 10.1 6.2
КП-36 220В шт. белый белый нет 2 3 15 21.0 18.5 0.6 24.8 15.0 11.5 6.2
КП-53 220В шт. белый белый/ белый нет 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-51и 220В шт. черный желтый есть 3 6 15 31.0 25.5 0.7 37.3 30.5 26.5 6.2
КП-51и 220В шт. черный зеленый есть 3 6 15 31.0 25.5 0.7 37.3 30.5 26.5 6.2
КП-51и 220В шт. черный красный есть 3 6 15 31.0 25.5 0.7 37.3 30.5 26.5 6.2
КП-51и 220В шт. черный синий есть 3 6 15 31.0 25.5 0.7 37.3 30.5 26.5 6.2
КП-51 220В шт. черный желтый нет 3 6 15 31.5 26.6 0.5 37.5 24.5 21.4 6.2
КП-51 220В шт. черный зеленый нет 3 6 15 31.5 26.6 0.5 37.5 24.5 21.4 6.2
КП-51 220В шт. черный красный нет 3 6 15 31.5 26.6 0.5 37.5 24.5 21.4 6.2
КП-51 220В шт. черный синий нет 3 6 15 31.5 26.6 0.5 37.5 24.5 21.4 6.2
КП-51 220В шт. черный черный нет 3 6 15 31.5 26.6 0.5 37.5 24.5 21.4 6.2
КП-51в 220В шт. черный черный нет 3 6 15 36.0 30.7 0.7 32.2 25.3 21.2 6.2
КП-55и 220В шт. черный красный есть 2 9 15
КП-53и 220В шт. черный желт/желт есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный желт/син есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный зел/зел есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный крас/желт есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный крас/зел есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный крас/крас есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный крас/син есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-53и 220В шт. черный син/син есть 2 (*2кл.) 6 15 31.2 25.3 0.8 36.2 26.0 21.8 6.2
КП-23и 220В шт. черный зелений нет 2 4 15 21.0 18.4 0.6 25.0 24.0 21.7 4.5
КП-23и 220В шт. черный червоний нет 2 4 15 21.0 18.4 0.6 25.0 24.0 21.7 4.5
КП-23 220В шт. черный зеленый нет 2 4 15 21.0 18.4 0.6 25.0 24.0 21.7 4.5
КП-23 220В шт. черный красный нет 2 4 15 21.0 18.4 0.6 25.0 24.0 21.7 4.5
КП-23 220В шт. черный черный нет 2 4 15 21.0 18.4 0.6 25.0 24.0 21.7 4.5
Защитная накладка №1 шт. прозрачный - - - - - - - - - - - -
Защитная накладка №2 шт. прозрачный - - - - - - - - - - - -
Защитная накладка №3 компл. прозрачный/ черный - - - - - - - - - - - -
Защитная накладка №4 компл. прозрачный/ черный - - - - - - - - - - - -
КП-5 220В шт. серый серый нет 2 2 6 21.0 18.3 0.6 24.4 14.9 11.7 4.7
КП-26 220В шт. черный черный нет 2 4 15 21.0 18.5 0.7 25.0 24.1 21.9 4.8
КП-27и 220В шт. черный червоний/зелений есть 2 4 15 21.0 18.5 0.7 25.0 24.1 21.9 4.8
КП-27и 220В шт. черный червоний/червоний есть 2 4 15 21.0 18.5 0.7 25.0 24.1 21.9 4.8
