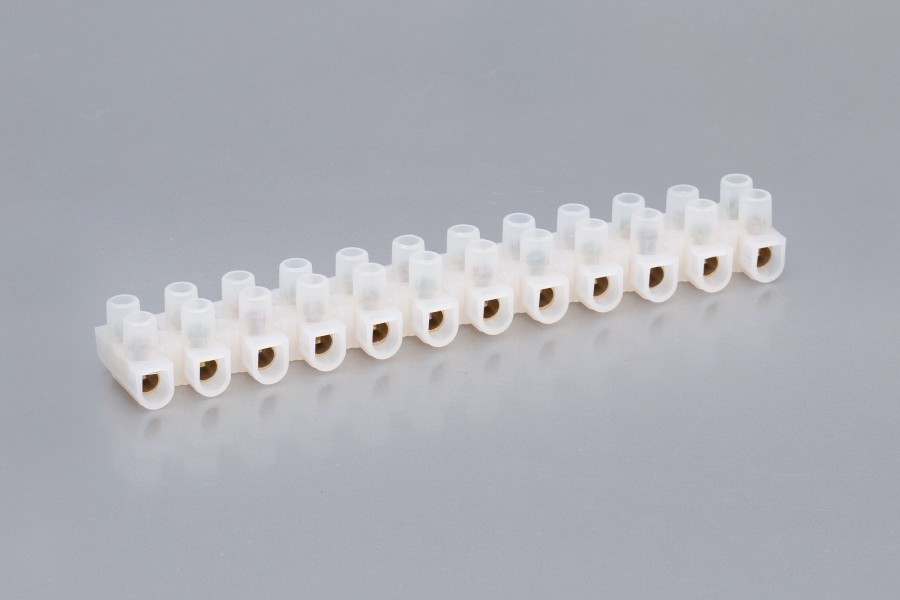

Клемні колодки ізольовані ґвинтові серії РЕ

Призначення: для швидкого та зручного з'єднання провідників. Клемні колодки серії РЕ можна використовувати для з'єднання провідників із різнорідних металів.

Матеріал: втулки – латунь; болти – сталь із захисним покриттям; ізоляція – поліетилен.

Одиниця виміру (мін. норма відвантаження): штука (смужка із 12 ізольованих латунних втулок).

Робочі температури: від -40 до +65 °С (короткочасно до 80) °С.

Номінальна напруга ≤ 450В.

Номінальний струм робочий In: див. у таблиці.

Сертифікація в Україні: Клемні колодки РЕ сертифіковані відповідно до вимог ДСТУ EN 60947-1:2017. Сертифікат №UA.PS.000527-20

• Клемна колодка складається з 12 ізольованих латунних втулок, кожна з яких має два болти, тобто розрахована на введення та фіксацію дротів з двох сторін одночасно. Втулки ізольовані та незалежні один від одного, що дозволяє розділяти клемну колодку на окремі клемники.
• Конструкція пластикової ізоляції виконана таким чином, що оберігає гвинти від повного викручування та випадання зі втулок. Відповідно втулки також захищені від випадкового випадання з колодок.
• Номінальний переріз проводів, вказаний у назві (розмірі) кожної клемної колодки, зазначено у розрахунку використання моножильних провідників. При використанні багатожильних проводів потрібно робити поправку мінімум на один номінал менше зазначеного (див. таблицю).
• Кріплення клемних колодок до поверхні здійснюється за допомогою отворів в ізоляції, що є між усіма втулками.

Увага: При використанні багатожильних провідників з клемними колодками РЕ, як і з усіма клемниками, в яких фіксація здійснюється методом тиску гвинтом (болтом), потрібне обов'язкове попереднє паяння кінців проводів, або їх опресування втулковими (трубчастими) наконечниками.
