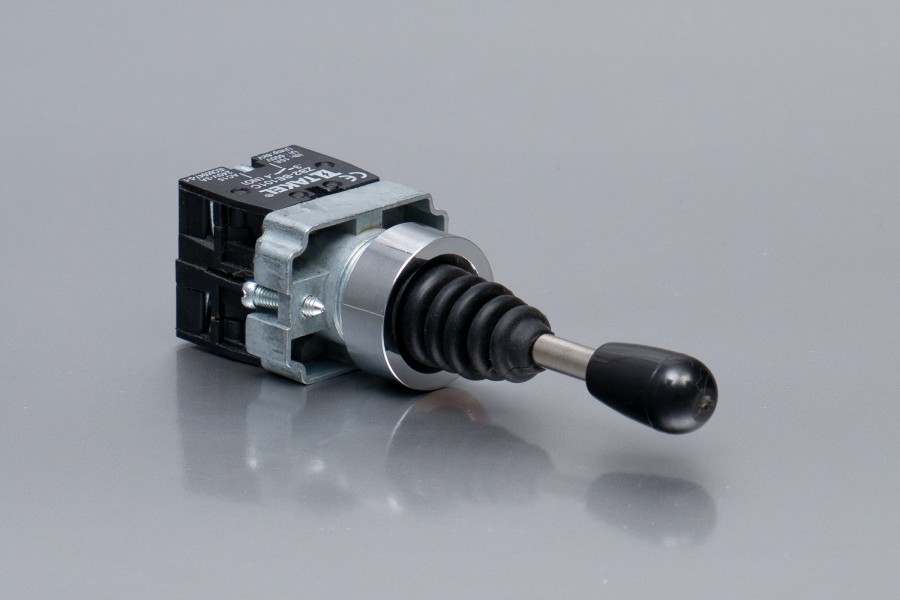

XB2-D2PA маніпулятори

Кнопки керування маніпуляторами XB2-D2PA

Призначення: Кнопки управління маніпулятори XB2-D2PA виконані на основі кнопки XB2 і служать для комутації електричних ланцюгів управління за допомогою наявного важеля (джойстика), що нахиляється у двох або чотирьох напрямках. Також важливою характеристикою кнопок XB2-D2PA є наявність фіксації або самоповернення важеля (після маніпуляції клавіша фіксується в новому положенні або самостійно повертається у вихідне положення). Призначені для керування електротехнічними пристроями.

Функцію контактів: 2NО*/4NО* (див. Таблицю)

Функція кнопки: Вгору/Вниз або Вгору/Вниз/Вліво/Вправо (див. таблицю)

Робоча температура С: від -5 ..... до +60 ° С°

Підсвічування: Ні

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок XB2: IР40 (з зовні, після правильної установки на поверхню IP 54)

Колір: чорний

Особливості конструкції:

• Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.
• Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE. * Усі контакти, встановлені у маніпуляторі, працюють як нормально-відкриті (незалежно від маркування). Тобто під дією механізма на блок-контакт, останній зачиняється і комутує обране коло. При повертанні механізма у нейтральне положення, контакт розмикається, і розриває коло.
• Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
• Провід та контактний блок з'єднуються гвинтами. За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
