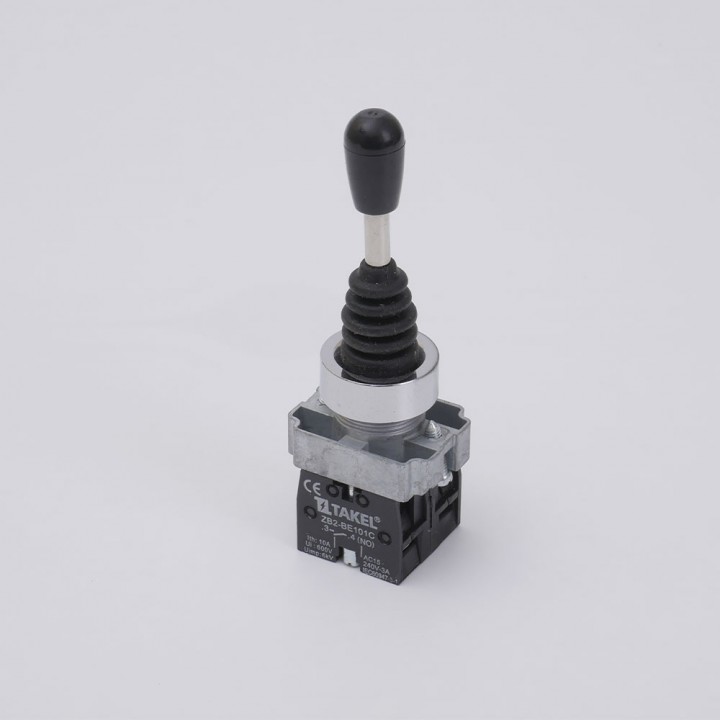

Кнопка управління маніпулятор на 2 положення XB2-D2PA12
| Артикул: | 505180 |
| Торгова марка: | Takel |
| Найменування скорочене | Кнопка XB2-D2PA12 |
| Одиниця виміру | шт. |
| Кіл-ть і тип контактів | 2NO* |
| Кіл-ть положень | 2 |
| Матеріал | Латунь; Сталь із захисним покриттям; Полімер |
| Фіксація/Самоповернення | Фіксація |
| Форма | Джойстик |
| Функція | «Вверх/Вниз» |
| H: | 241.5 |
| H₁: | 121.4 |
| L: | 39.7 |
| W: | 29.8 |
| Кількість в пачці | 10 |
| Тип упаковки | Картонна коробка |
Служать для комутації електричних ланцюгів управління за допомогою наявного важеля (джойстика), що нахиляється у двох або чотирьох напрямках.
- Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.
- Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE. * Усі контакти, встановлені у маніпуляторі, працюють як нормально-відкриті (незалежно від маркування). Тобто під дією механізма на блок-контакт, останній зачиняється і комутує обране коло. При повертанні механізма у нейтральне положення, контакт розмикається, і розриває коло.
- Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
- Провід та контактний блок з'єднуються гвинтами.
За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
