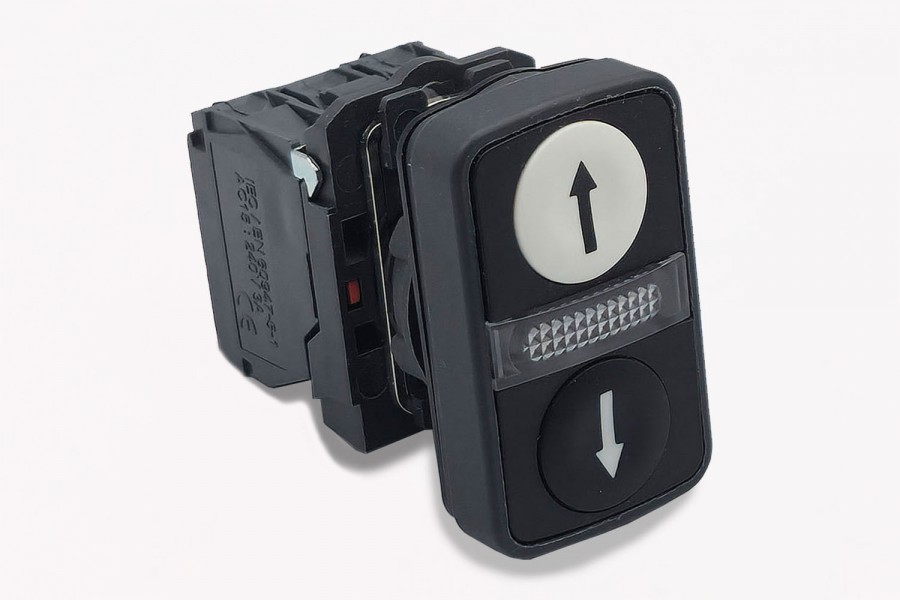

TK5-AL, TK5-AW Натискні подвійні

Кнопки керування подвійні серії TK5-AL(AW)

Призначення: Кнопки керування серії TK5-AL(AW) призначені для керування електротехнічними пристроями, реалізуючи включення та відключення обладнання при натисканні спеціальних кнопок. Застосовуються в пультах, шафах керування або у корпусах пристроїв. Кнопки встановлюються в панелі, установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами. Провід та контактний блок з'єднуються гвинтами. При необхідності допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.

Кнопки TK5 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;

Тип контакту: 1NО+1NC (див. Таблицю)

Функція кнопки: Старт/Стоп (I-O)+індикація (див. Таблицю)

Робоча температура С: від -5 ..... до +60 ° С

Підсвічування: так/ні (див. таблицю)

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок: IP40 (або IP 65 у разі комплектації спеціальною силіконовою накладкою)

Особливості конструкції:

• Кнопки TK5 комплектуються універсальними блок-контактами TK5-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
• Можлива кількість перемикань за хв – не більше 50.
• Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
