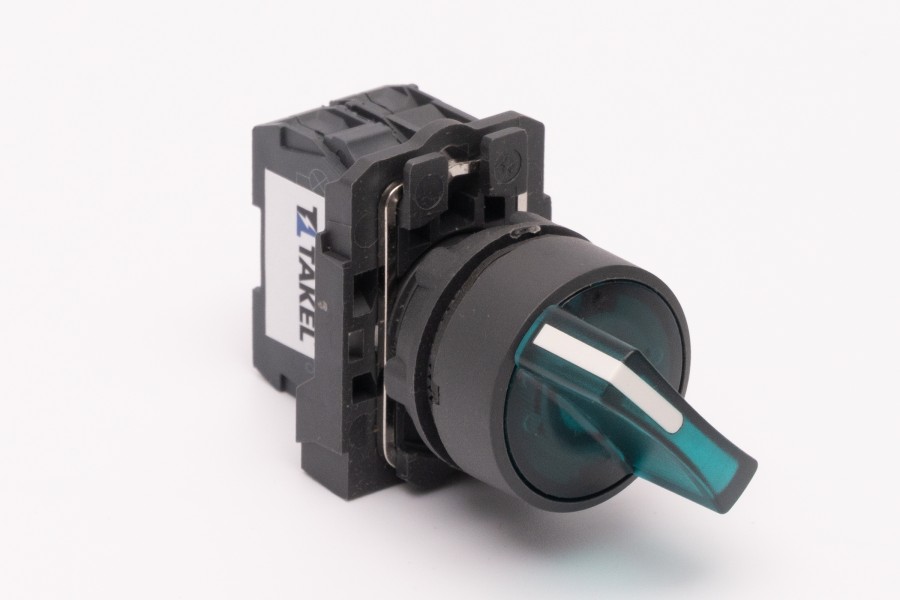

TK5-AK Поворотні з підсвічуванням

Кнопки керування поворотні з підсвічуванням TK5-AK

Призначення: Кнопки управління поворотні з підсвічуванням TK5-AK служать для комутації електричних ланцюгів управління за допомогою повороту клавіші на невеликий кут в одному або двох напрямках до упору (в крайньому положенні відбувається спрацювання контактів). Мають підсвічування (неон). Відрізняються один від одного кольором світлофільтрів (зелений, червоний та жовтий). Всі кнопки управління TK5-AK мають два положення. Призначені для керування електротехнічними пристроями.

Тип контакту: 2NО/1NО+1NC (див. Таблицю)

Функція кнопки: Старт/Стоп (див. Таблицю)

Робоча температура С: від -5 ..... до +60 ° С°

Підсвічування: в наявності

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок TK5: IР40 (з зовні, після правильної установки на поверхню IP 54)

Робоче становище: довільне.

Особливості конструкції:

• Кнопки поворотні TK5 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.
• Кнопки поворотні TK5 комплектуються універсальними блок-контактами TK5-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
• Можлива кількість перемикань за хв – не більше 5.
• Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
• Провід та контактний блок з'єднуються гвинтами.
• За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
