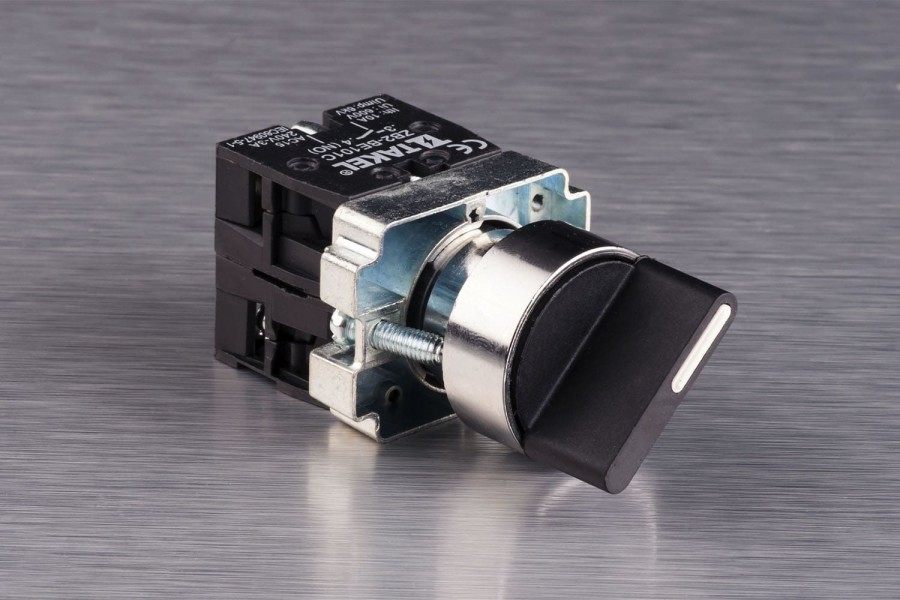

XB2-BD(BJ) поворотні

Кнопки керування поворотні XB2-BD(BJ)

Призначення: Кнопки управління поворотні XB2-BD(BJ) служать для комутації електричних ланцюгів управління за допомогою повороту клавіші на невеликий кут в одному або двох напрямках до упору (в крайньому положенні відбувається спрацювання контактів). Розрізняються двопозиційні та трипозиційні поворотні кнопки управління. Також важливою характеристикою поворотних кнопок є наявність фіксації або самоповернення клавіші (після повороту клавіша фіксується в новому положенні, або самостійно повертається у вихідне положення). Призначені для керування електротехнічними пристроями.

Існує два основних види поворотних кнопок управління (XB2-BD та XB2-BJ), які відрізняються один від одного тільки розміром поворотної клавіші "важеля".

Кнопки XB2-BD мають поворотну клавішу у формі короткого важеля, а кнопки XB2-BJ має велику довжину поворотної клавіші.

Тип контакту: 1NО/1NО+1NC (див. Таблицю)

Функція кнопки: Старт/Стоп (див. Таблицю)

Робоча температура С: від -5 ..... до +60 ° С

Підсвічування: Ні

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок XB2: IР40 (з зовні, після правильної установки на поверхню IP 54)

Робоче становище: довільне

Колір: чорний

Особливості конструкції:

• Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;
• Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий;
• Можлива кількість перемикань за хв – не більше 5;
• Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами;
• Провід та контактний блок з'єднуються гвинтами. За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт;
