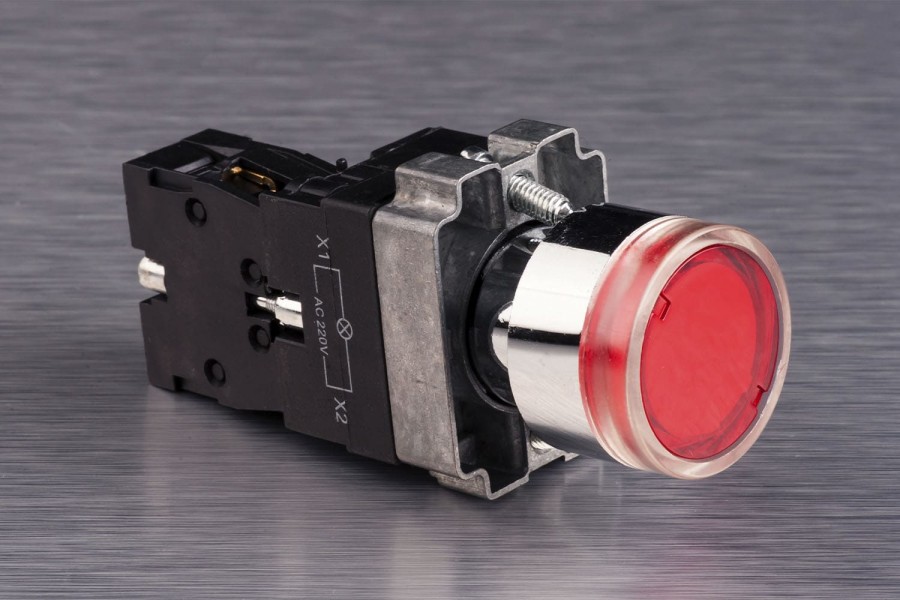

Кнопки керування натискні XB2-BW з підсвічуванням

Кнопки керування натискні XB2-BW з підсвічуванням

Призначення: Кнопки керування серії ХВ2-ВW з підсвічуванням призначені для керування електротехнічними пристроями, реалізуючи включення та відключення обладнання при натисканні кнопки. Застосовуються в пультах, шафах керування або у корпусах пристроїв. Кнопки встановлюються в панелі, установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами. Провід та контактний блок з'єднуються гвинтами. При необхідності допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.

Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;

Тип контакту: 1NО/1NC (див. Таблицю)

Функція кнопки: Старт/Стоп (див. Таблицю)

Робоча температура С: від -5 ..... до +60° С°

Підсвічування: В наявності

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок ХВ2-ВW: IР40 (ззовні, після правильної установки на поверхню IP 54)

Робоче становище: довільне

Колір: Зелений, Жовтий, Червоний

Особливості конструкції:

• Від звичайних кнопок (XB2-BA) вони відрізняються наявністю підсвічування (всередині клавіші), наявністю вбудованого баласту та великими розмірами (висота як зовнішньої, так і внутрішньої частини трохи більше ніж у кнопках XB2-BA).
• Кнопка керування ХВ2-ВW Форма кнопки "потай", без фіксації, натискна частина не виступає за межі кнопки.
• Кнопки ХВ2-ВW комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
• Можлива кількість перемикань за хв – не більше 50.
• Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
