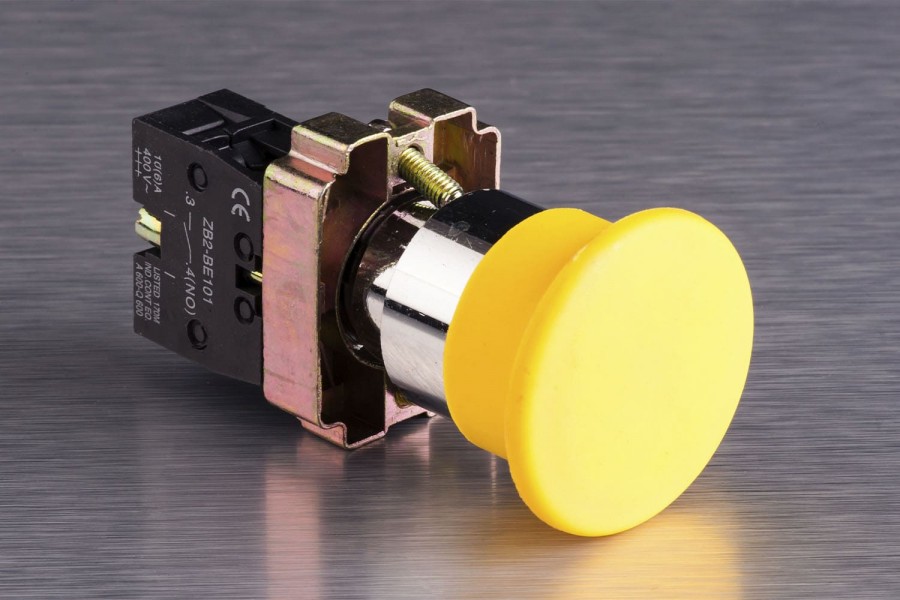

XB2-BC(BR) натискні гриби

Кнопки керування натискні XB2-BС(BR)

Призначення: Кнопки керування серії ХВ2-ВC(BR) призначені для керування електротехнічними пристроями реалізуючи увімкнення та вимкнення обладнання при натисканні кнопки. Застосовуються в пультах, шафах керування або у корпусах пристроїв. Кнопки встановлюються в панелі, установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами. Провід та контактний блок з'єднуються гвинтами. При необхідності допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.

Форма кнопки керування XB2-BC(BR) - "ГРИБ", без фіксації:

У кнопках XB2-BC -форма "малого гриба" діаметром 40мм;

У кнопках XB2-BR - форма "великого гриба" діаметром 60мм;

Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;

Тип контакту: 1NО/1NC (див. Таблицю)

Функція кнопки: Старт/Стоп (див. Таблицю)

Робоча температура С: від -5 ..... до +60 ° С

Підсвічування: Ні

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок XB2: IР40 (ззовні, після правильної установки на поверхню IP 54)

Робоче становище: довільне.

Колір: Червоний, Зелений, Жовтий, Червоний

Особливості конструкції:

• Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
• Можлива кількість перемикань за мін – не більше 50.
• Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
