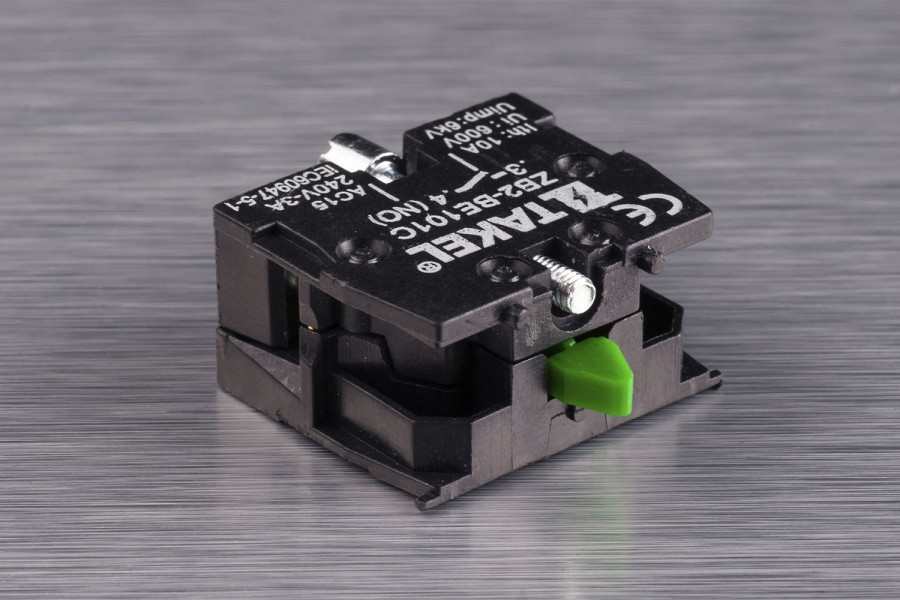

Контактні блоки ZB2-BE (для кнопок серій XB)
Призначення: Блок-контакти ZB2 використовуються у поєднанні з кнопками та перемикачами XB2, а саме для монтажу при необхідності додаткових блок-контактів на кнопки та перемикачі XB2. Призначені розширення функціональних можливостей кнопок управління чи перемикачів.
У комплект блок-контакту входить гвинт, за допомогою якого виконується фіксація.
Рекомендується встановлювати трохи більше двох додаткових груп контактів, тобто оптимально одна кнопка управління може містити три пари контактів.
Тип контакту: NO (нормально розімкнений) /NC (нормально замкнутий)
Монтаж: кнопка/ корпус посту
Матеріал: Латунь; Сталь із захисним покриттям; Полімер.
| Артикул | Найменування скорочене | Колір | Одиниця виміру |
Монтаж | Контакти | L, (мм) |
H, (мм) |
W, (мм) |
|---|---|---|---|---|---|---|---|---|
| 505060 | ZB2-BE 101 (NO) | зеленый | шт. | К кнопке | Нормально разомкнутый (NO) | 29.00 | 28.00 | 14.80 |
| 505062 | ZB2-BE 102 (NC) | красный | шт. | К кнопке | Нормально замкнутый (NC) | 29.00 | 28.00 | 14.80 |
| 505063 | ZB2-BE 101 (NO) в пост | зеленый | шт. | К корпусу поста | Нормально разомкнутый (NO) | 29.00 | 28.00 | 14.80 |
| 505064 | ZB2-BE 102 (NC) в пост | красный | шт. | К корпусу поста | Нормально замкнутый (NC) | 29.00 | 28.00 | 14.80 |
