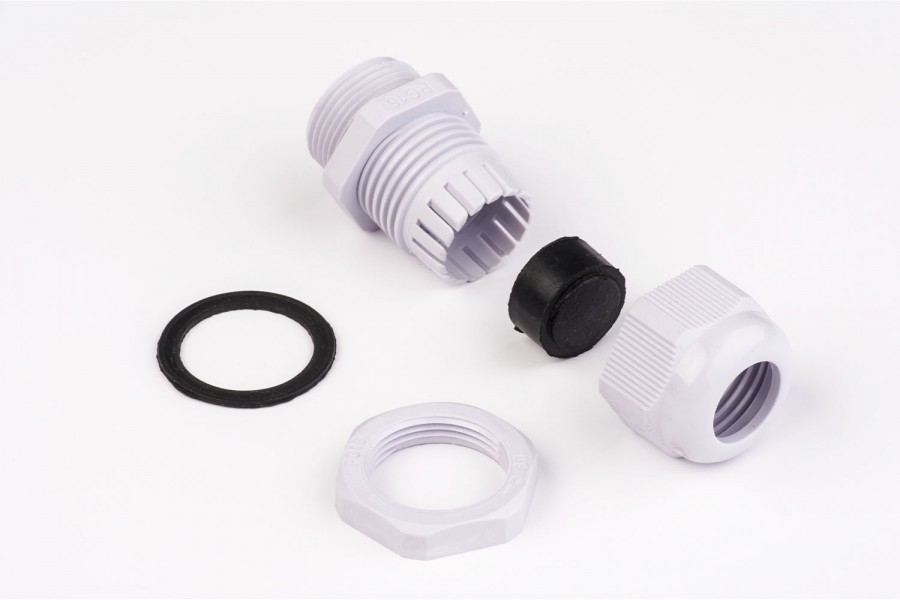

Гермовводи PG-I (IP-54) сірого і чорного кольору

Гермовводи PG-I (IP-54) сірого і чорного кольору

Гермовводи PG-I (IP-54) сірого і чорного кольору

Призначення: для фіксації кабелів та проводів у місцях введення в електричні шафи, щити, електромеханічні агрегати та інші конструкції з металевими та пластиковими стінками, а також для захисту внутрішнього об'єму конструкції від попадання в нього пилу та вологи через вступний отвір.

Гермовводи дозволяють зафіксувати кабель при введенні в отвір без застосування будь-яких монтажних кріплень і без додаткових отворів в поверхні, а також підвищити ступінь герметизації даного вузла.

Введення PG-I (світло-сірого кольору) – із сальниками закритого типу.

Матеріал: деталі корпусу – поліамід; ущільнювальні елементи – гума.

Тип різьблення: PG

Робочі температури від -30 до +70 °С.

Температури монтажу від -10 до +40 °С.

Колір: світло-сірий та чорний.

Електрична міцність ≤ 50кВ/мм.

Тип фіксації: за допомогою ключів (див. таблицю).

Сертифікація в Україні: сертифікат №UA.PS.000838-19. Гермівводи сертифіковані відповідно до вимог ДСТУ EN 62275:2015.

Перед введенням кабелю в такий гермоввод, в сальнику потрібно зробити отвір необхідного діаметра.

До деяких розмірів вводів кабельних PG поставляються спеціальні заглушки для тимчасової установки в отвори гермовводів і герметизації вхідного отвору на час відсутності кабелю.

Повний опис
Згорнути

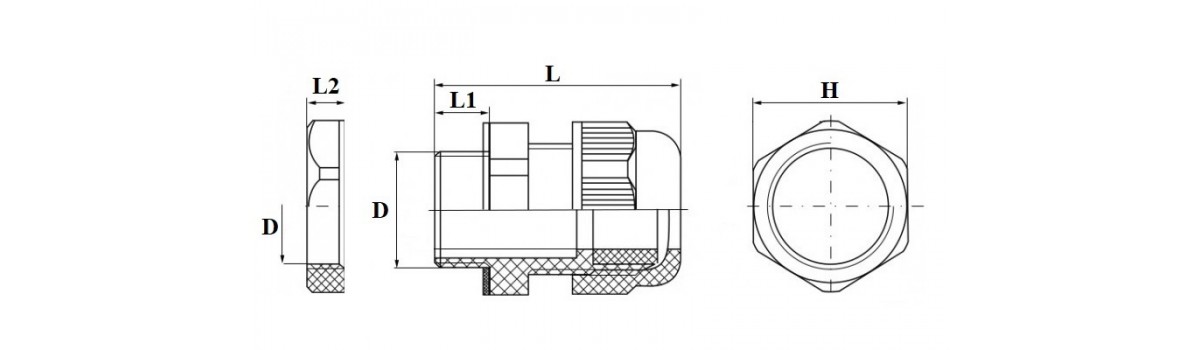

Артикул Найменування скорочене Колір Одиниця
виміру		 L,
(мм)		 L₁,
(мм)		 L₂,
(мм)		 D,
(мм)		 Розмір
"під ключ " ,
(мм)		 Ø мін.
кабелю		 Ø макс.
кабелю		 Ступінь
захисту		 Кіл-ть
в упак.
502685 Кабельный ввод PG-I 7 Сірий шт. 30.8 8.1 4.9 12.5 18 3.5 6 IP54 100
502685ч Кабельный ввод PG-I 7 Чорний шт. 30.8 8.1 4.9 12.5 18 3.5 6 IP54 100
502686 Кабельный ввод PG-I 9 Сірий шт. 34.2 8.1 4.9 15.2 22 4.5 7 IP54 100
502686ч Кабельный ввод PG-I 9 Чорний шт. 34.2 8.1 4.9 15.2 22 4.5 7 IP54 100
502687 Кабельный ввод PG-I 11 Сірий шт. 35.7 8.2 5.3 18.6 24 5.5 10 IP54 100
502687ч Кабельный ввод PG-I 11 Чорний шт. 35.7 8.2 5.3 18.6 24 5.5 10 IP54 100
502688 Кабельный ввод PG-I 13.5 Сірий шт. 36.2 9.1 5.0 20.4 27 6 12 IP54 100
502688ч Кабельный ввод PG-I 13.5 Чорний шт. 36.2 9.1 5.0 20.4 27 6 12 IP54 100
502689 Кабельный ввод PG-I 16 Сірий шт. 38.8 10.1 5.8 22.5 30 10 14 IP54 100
502689ч Кабельный ввод PG-I 16 Чорний шт. 38.8 10.1 5.8 22.5 30 10 14 IP54 100
502690 Кабельный ввод PG-I 19 Сірий шт. 40.3 9.2 5.5 25.0 30 12 15 IP54 100
502690ч Кабельный ввод PG-I 19 Чорний шт. 40.3 9.2 5.5 25.0 30 12 15 IP54 100
502691 Кабельный ввод PG-I 21 Сірий шт. 43.6 10.1 6.3 28.3 36 14 18 IP54 100
502691ч Кабельный ввод PG-I 21 Чорний шт. 43.6 10.1 6.3 28.3 36 14 18 IP54 100
502692 Кабельный ввод PG-I 25 Сірий шт. 44.3 9.6 6.6 30.2 37 16 21 IP54 50
502692ч Кабельный ввод PG-I 25 Чорний шт. 44.3 9.6 6.6 30.2 37 16 21 IP54 50
502693 Кабельный ввод PG-I 29 Сірий шт. 52.8 15.1 7.0 37.0 45 18 25 IP54 50
502693ч Кабельный ввод PG-I 29 Чорний шт. 52.8 15.1 7.0 37.0 45 18 25 IP54 50
502694 Кабельный ввод PG-I 36 Сірий шт. 61.0 15.3 6.9 47.0 57 25 33 IP54 20
502694ч Кабельный ввод PG-I 36 Чорний шт. 61.0 15.3 6.9 47.0 57 25 33 IP54 20
502695 Кабельный ввод PG-I 42 Сірий шт. 64.6 15.3 7.2 54.0 65 30 38 IP54 20
502695ч Кабельный ввод PG-I 42 Чорний шт. 64.6 15.3 7.2 54.0 65 30 38 IP54 20
502696 Кабельный ввод PG-I 48 Сірий шт. 63.8 15.2 7.3 59.3 70 34 44 IP54 20
502696ч Кабельный ввод PG-I 48 Чорний шт. 63.8 15.2 7.3 59.3 70 34 44 IP54 20
502697 Кабельный ввод PG-I 63 Сірий шт. 85.0 28.8 9.0 70.2 82 42 51 IP54 10
502697ч Кабельный ввод PG-I 63 Чорний шт. 85.0 28.8 9.0 70.2 82 42 51 IP54 10
