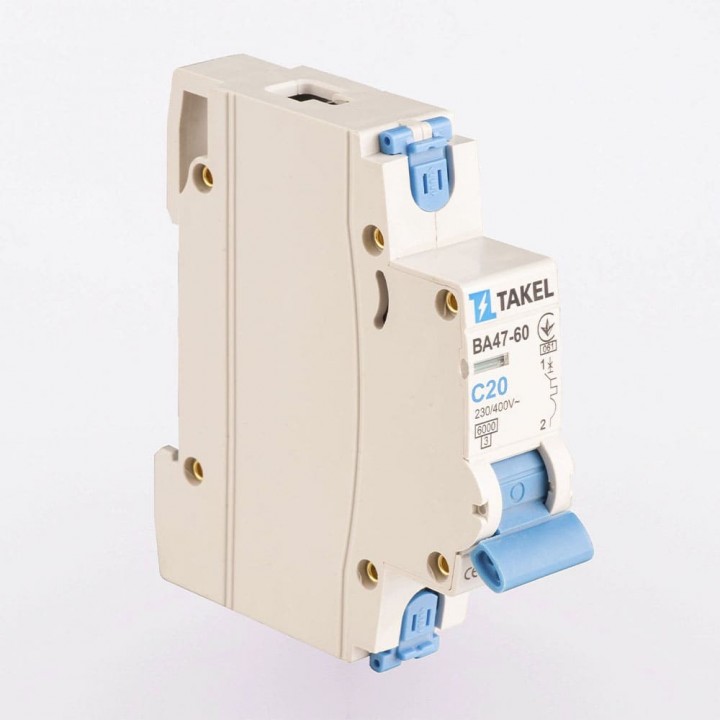

Вимикач автоматичний ВА47-60-С 1Р 20А
| Артикул: | 506608 |
| Торгова марка: | Takel |
| Найменування скорочене | ВА47-60-С 1Р 20А |
| Одиниця виміру | шт. |
| Відповідність стандартам | ДСТУ EN60898-1; ДСТУ EN60947-2 |
| Кількість модулів | 1 |
| Кількість полюсів | 1 |
| Номінальна напруга Un, В | 230/400 |
| Номінальна напруга ізоляції Ui, В | 500 |
| Номінальний струм In, А | 20А |
| Переріз багатожильного проводу, мм² | 0.75...25 |
| Переріз одножильного проводу, мм² | 1...35 |
| Уставка електромагнітного відключення Іi | 5...10 In |
| Часострумова характеристика | С |
| Частота F, Гц | 50/60 |
| Тип струму | АС |
| Довжина зачистки, мм | 12.5 |
| Електрична зносостійкість, циклів | 10 000 |
| Категорія селективності | A |
| Клас струмообмеження | 3 |
| Механічна зносостійкість, циклів | 20 000 |
| Момент затягування гвинтів, Нм | 2.5 Нм |
| Номінальна імпульсна напруга Uimp, В | 4 |
| Номінальна найбільша здатність вимкнення Icn, А | 6000 |
| Робоча температура, °С | -40...+55 |
| Ступінь захисту | IP20 |
| Температура еталонна, °C | 30 |
| Температура монтажу, °C | - 10...+55 |
| Вага, гр. | 90 |
- Апарат монтується на 35-міліметрову DIN-рейку;
- Два види розчіплювачів (Тепловий та Електромагнітний);
- Можливе встановлення в будь-якому положенні через верхні та нижні клеми, при цьому параметри роботи апарата залишаються незмінними;
- Використовуються полімери, що не розповсюджують горіння, пластик;
- На корпус нанесено маркування автомата, схема підключення та інші корисні дані;
- Конструкція додаткових пристроїв має безгвинтове кріплення;
Комутаційне положення вказано на рукоятці управління символами: «О» - відключене положення; "I" - Включене положення.
Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (U) шина.
Номінальна напруга (Uн), В: 230/400 В
Кількість полюсів: 1-3
Ступінь захисту: IP20
Робоча температура, °C: від
- 40 до +55
