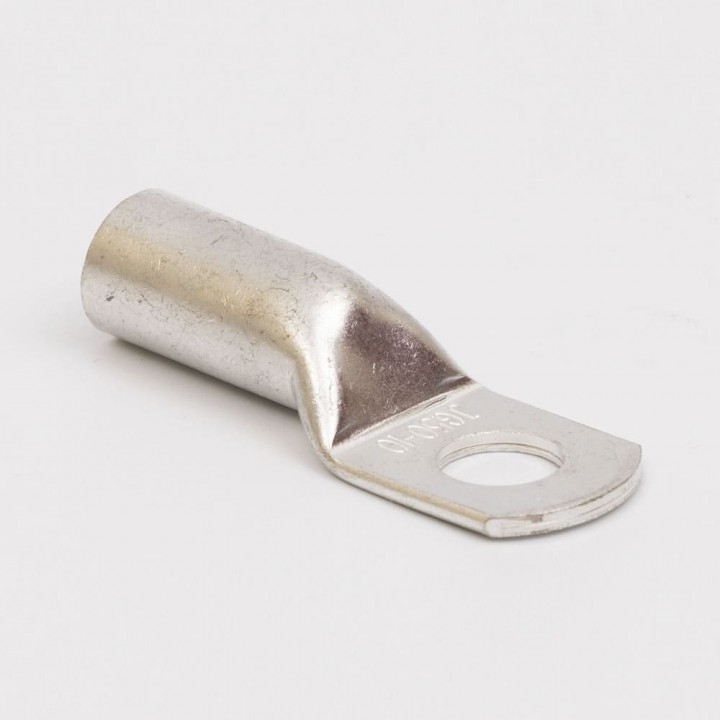

Наконечник мідний луджений JG 50/10 TAKEL
| Артикул: | 500121 |
| Торгова марка: | Takel |
| Найменування скорочене | JG 50/10 |
| Одиниця виміру | шт. |
| Штрихкод | 2000703262772 |
| Відповідає вимогам | (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017 |
| Матеріал | Мідь марки М1 с лудженням |
| Переріз номінальний, мм² | 50 |
| Розмір гвинта: | М10 |
| ∅D: | 12.8 |
| ∅d: | 10.8 |
| ∅E: | 10.5 |
| L: | 53.9 |
| W: | 19.4 |
| В: | 24.5 |
Тип наконечника: кільцевий мідний луджений без ізоляції для
мідних провідників
Наявність фаски: так
Наявність оглядового вікна: ні
Для проводів та кабелю класів гнучкості: 1-3*
Метод монтажу: опресування
*
Внутрішні діаметри хвостової частини наконечників JG збільшені у
порівнянні з більшістю наконечників, виготовлених за європейськими стандартами
(наприклад, таких серій як «DIN» та «HUP»), і за більшістю номіналів наближені
до розмірів наконечників, виготовлених за ГОСТ7386-80.
Це дозволяє в деяких випадках використовувати
наконечники JG для окінцювання провідників не тільки 1 - 3 класів гнучкості,
але і вище. Але при роботі з кабельними жилами 4 – 6
класів гнучкості потрібно завжди вимірювати фактичний діаметр кабельної жили
без ізоляції, та порівнювати її із внутрішнім діаметром хвостовика наконечника.
