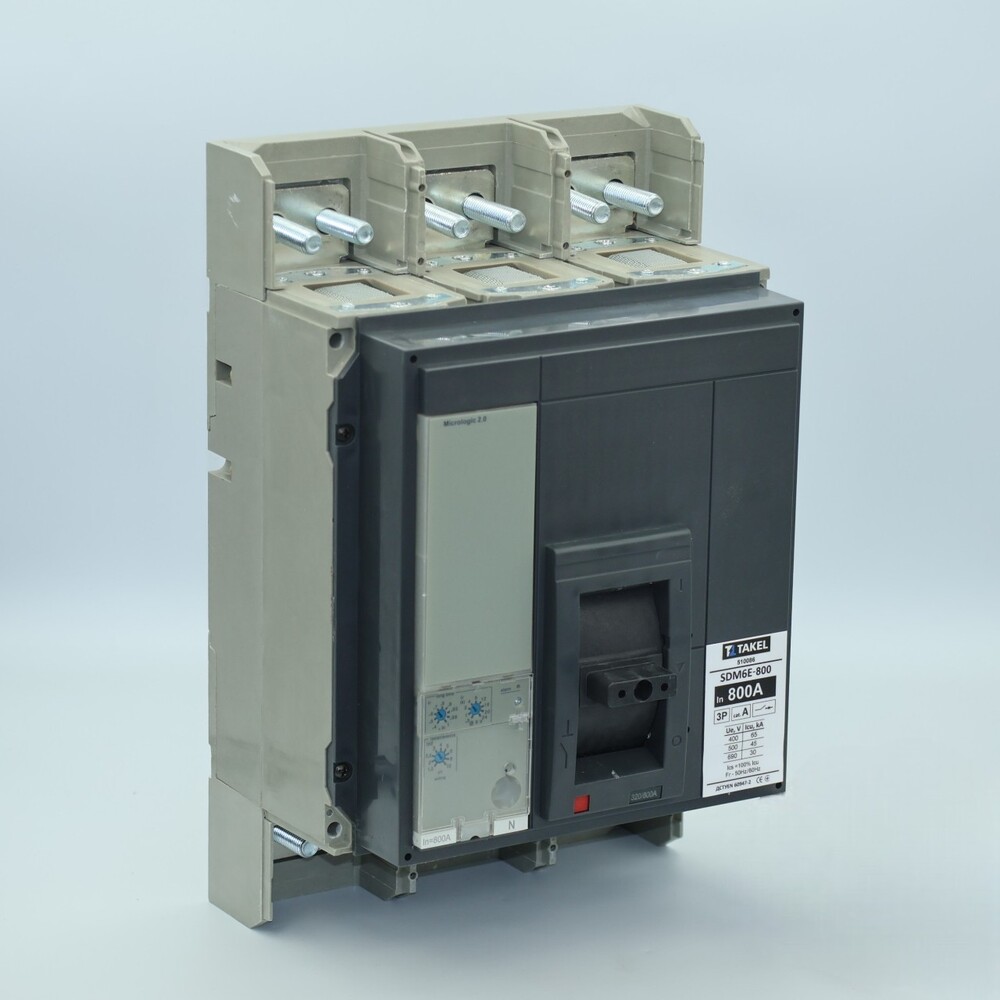

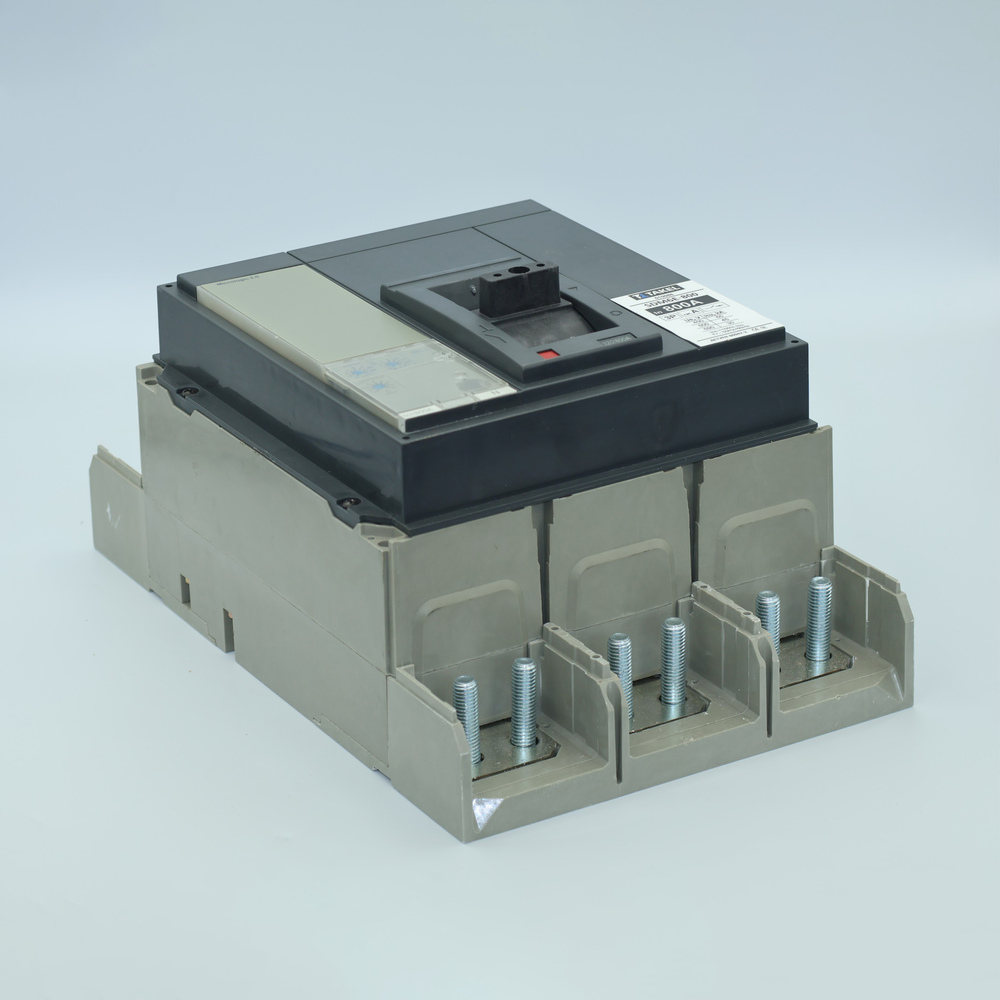

Вимикач автоматичний силовий SDM6E-800 3Р 800А 65кА з електр. розчіпл. TAKEL
| Артикул: | 510086 |
| Торгова марка: | Takel |
| Найменування скорочене | SDM6E-800 3Р 800А 65кА з електр. розчіпл. |
| Одиниця виміру | шт. |
| Діапазон регулювання уставок теплового відключення Ir | 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 0.98, 1 |
| Кількість полюсів | 3 |
| Номінальна напруга Un, В | 400/500/690 |
| Номінальна напруга ізоляції Ui, В | 1000 |
| Номінальна робоча здатність вимкнення Ics, кА | 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Icu при 690 В |
| Номінальний струм In, А | 800 |
| Тип розчеплювача | Електронний |
| Типорозмір (Габарит) | 800 |
| Частота F, Гц | 50/60 |
| Уставка електромагнітного спрацьовування Іsd, ×Ir | 1.5, 2, 3, 4, 5, 6, 7, 8, 10 |
| Електрична зносостійкість, циклів | 1500 |
| Категорія селективності | А |
| Механічна зносостійкість, циклів | 10000 |
| Номінальна гранична здатність вимкнення Icu, кА | 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Icu при 690 В |
| Номінальна імпульсна напруга Uimp, В | 8000 |
| Номінальна найбільша здатність, що включає Icm, кА | 2.1× Icu |
| Переріз провідника для підключення до клем, мм² | шина 2 шт. 50×5 |
| Робоча температура, °С | -40…+70 |
| Розмір різьби кріплень для підключення зовнішніх проводів | М10 |
| Ступінь захисту | ІР30: корпус, IP00: клеми |
| Розсіювання потужності, Вт | 165 |
Вимикачі автоматичні силові з електронними розчіплювачами SDM6E
Призначення:
Автоматичний вимикач SDM6Е з електронним розчіплювачем служить для захисту електричних кіл від перевантажень та коротких замикань, відключаючи електричне коло при перевищенні встановлених значень струму.
Автоматичний вимикач застосовує рото-активне розмикання.
Можливості регулювання електронного розчіплювача дозволяють налаштовувати вимикач в точності за потребами конкретного електричного кола та обладнання.
Широко використовуються в промисловості, комерційних будівлях та будівельних майданчиках.
Особливості конструкції:
- Мікропроцесорний розчіплювач дозволяє запрограмувати на спрацювання, залежно від потреб електричного кола.
- Корпус виготовлений з термостійкої пластмаси, що не підтримує горіння.
- Ротаційний механізм розмикання, прискорює процес розмикання.
- Подвійне болтове кріплення для кращого з’єднання провідників.
- Світлодіодна індикація дозволяє відстежити стан електричного кола.
