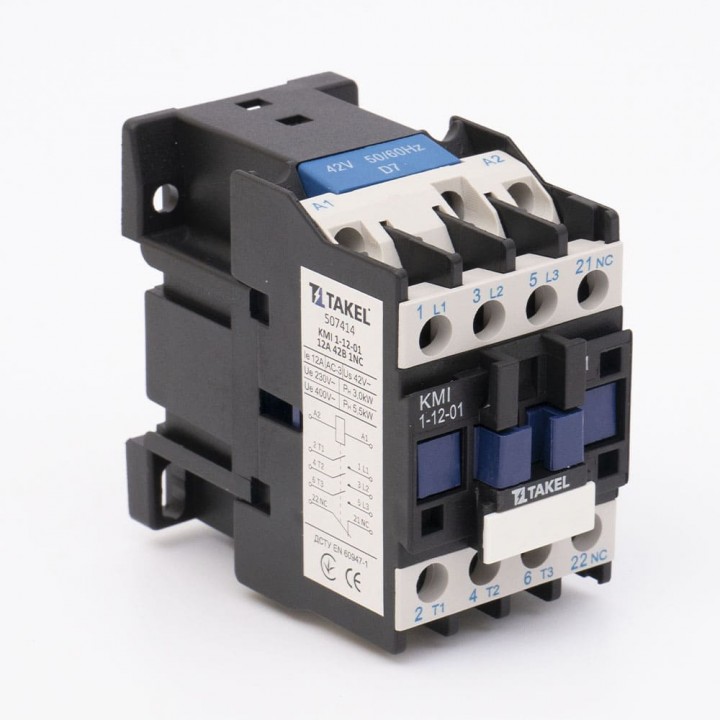

Контактор малогабаритний КМІ 1-12-01 12А 42В 1NC
| Артикул: | 507414 |
| Торгова марка: | Takel |
| Найменування скорочене | Контактор КМІ 1-12-01 12А 42В 1 NC |
| Одиниця виміру | шт. |
| Додаткові контакти | 1 NC |
| Категорії застосування | AC-1, AC-3 |
| Кіл-ть і тип контактів | 3 NO |
| Кількість полюсів | 3 |
| Номінальна напруга Un, В | 230/400 |
| Номінальна напруга ізоляції Ui, В | 690 |
| Номінальна напруга кола керування Uс (AC), В | 42 ~ |
| Номінальна потужність (Р) при 230В (AC-3), кВт | 3 |
| Номінальна потужність (Р) при 400В (AC-3), кВт | 5.5 |
| Номінальна потужність (Р) при 660В (AC-3), кВт | 7.5 |
| Номінальний струм для категорії AC-3 (Ie, AC-3), А | 12 |
| Переріз багатожильного проводу, мм² | 1.5…6 |
| Переріз одножильного проводу, мм² | 1.5…6 |
| Тепловий струм для категорії AC-1 (Ith, AC-1), A | 25 |
| Типорозмір (Габарит) | 1 |
| Час спрацювання | 12…22 мс: замикання, 4…19 мс: розмикання |
| Частота F, Гц | 50/60 |
| Межі напруги кола керування | 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення |
| Ith, АС-1 додаткових контактів, А | 10 |
| Ue (АС) додаткових контактів, В | 400 |
| Електричний ресурс циклів, млн. | 1.4 при АС3, 0.3 при АС1 |
| Механічний ресурс циклів, млн. | 10 |
| Момент затягування гвинтів, Нм | 1.2 |
| Номінальна імпульсна напруга Uimp, В | 6 000 |
| Номінальна найбільша здатність вимкнення Icn, А | 96 |
| Номінальна найбільша здатність, що включає Icm, кА | 120 при 400 В |
| Номінальний короткочасний допустимий струм Icw, кА | 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 210A - 1 с |
| Номінальний струм для категорії AC-4 (Ie, AC-4), А | 5 |
| Робоча температура, °С | -20…70 |
| Кількість в пачці | 1 |
| Тип упаковки | Картонна коробка |
Характеристики електричних ланцюгів управління:
- ланцюги змінного струму з частотою (F): 50/60 Гц.
- номінальна напруга ланцюга управління (Us, AC): 230В.
Характеристики робочих електричних ланцюгів:
- ланцюги змінного струму з частотою (F): 50/60 Гц.
- номінальна робоча напруга змінного струму (Ue): 400В.
- номінальний робочий струм для категорії застосування АС-3 (Ie): 9 - 95А.
Характеристики контактора:
- номінальна напруга ізоляції: 660В.
- кількість полюсів робочого ланцюга: 3.
- механічний ресурс циклів: 2 млн.
- електричний ресурс циклів: 0.2 млн.
- номінальна робоча напруга дод. контакту: 400В.
- номінальна напруга ізоляції дод. контакту: 660В.
