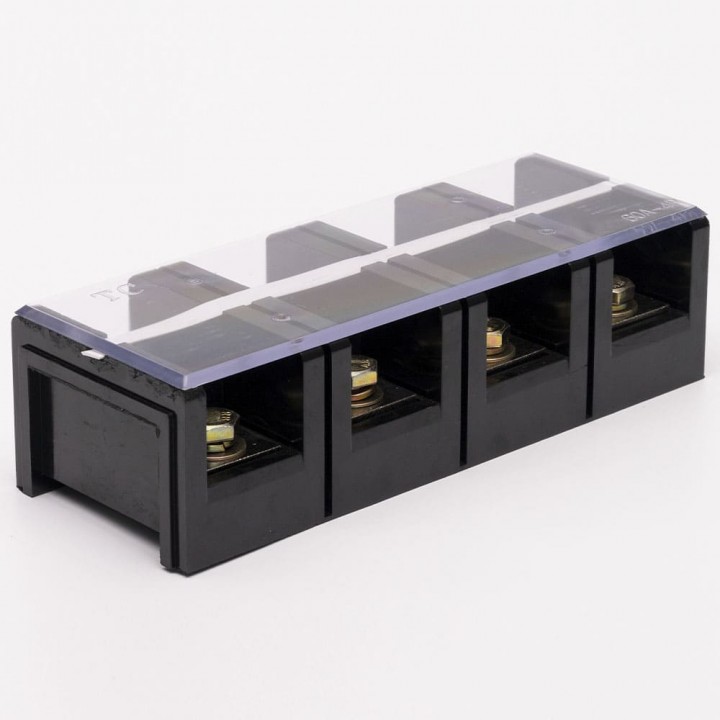

Клемна колодка TC-604 LEE
| Артикул: | 702871 |
| Найменування скорочене | Клемна колодка TC-604 |
| Одиниця виміру | шт. |
| Кількість полюсів | 4 |
| Матеріал | Клемна шина: сталь; Гвинти: анодована сталь; Корпус: карболіт; Кришка: ПВХ |
| Номінальна напруга ізоляції Ui, В | 600 |
| Номінальний струм In, А | 60 |
| Переріз номінальний, мм² | 6...16 |
| Розмір гвинта: | M6 |
| Номінальна імпульсна напруга Uimp, В | 8000 |
| Робоча температура, °С | -40...+50 |
| Ступінь захисту | IP00 |
| Перетин шини, мм² | 22.5 |
| ∅d: | 5.3 |
| H: | 31.2 |
| H₁: | 12.5 |
| L: | 115.1 |
| L₁: | 17.0 |
| L₂: | 29.0 |
| W: | 42.3 |
| Кількість в пачці | 5 |
Контактна група клемника ТС має у своїй конструкції струмоведучу пластину, крізь яку проходить болт із шайбою. Провід повинен бути попередньо кінець кільцевим або вилковим наконечником, а наконечник у свою чергу, накидається на болт контактної групи, і притискається шайбою даного болта до струмоведущій пластини.
Клемні колодки ТЗ мають монолітну конструкцію, тобто не поділяються на окремі клемники. Контактні групи в одній колодці ізольовані одна від одної за допомогою карболітових перегородок.
Корпус, виконаний з карболіту, дозволяє клемнику витримувати підвищені температури (до +100 °С короткочасно).
Зверху колодка закривається легко-знімною прозорою пластиковою кришкою.
В основі корпусу клемної колодки ТЗ є два отвори для її кріплення до поверхні.
