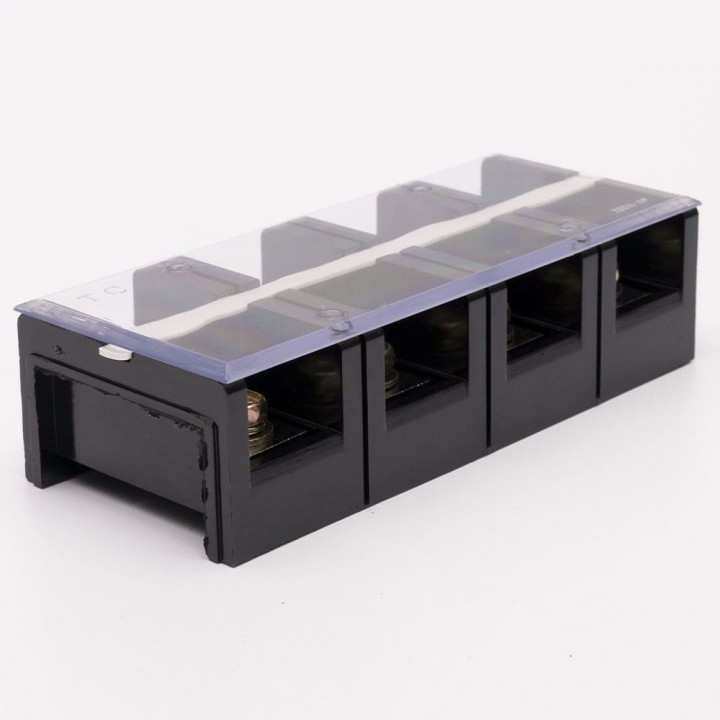

Клемна колодка TC-2004 LEE
| Артикул: | 702877 |
| Найменування скорочене | Клемна колодка TC-2004 |
| Одиниця виміру | шт. |
| Кількість полюсів | 4 |
| Матеріал | Клемна шина: сталь; Гвинти: анодована сталь; Корпус: карболіт; Кришка: ПВХ |
| Номінальна напруга ізоляції Ui, В | 600 |
| Номінальний струм In, А | 200 |
| Переріз номінальний, мм² | 50...95 |
| Розмір гвинта: | M8 |
| Номінальна імпульсна напруга Uimp, В | 8000 |
| Робоча температура, °С | -40...+50 |
| Ступінь захисту | IP00 |
| Перетин шини, мм² | 63 |
| ∅d: | 8.5 |
| H: | 43.4 |
| H₁: | 16.5 |
| L: | 172.2 |
| L₁: | 29.9 |
| L₂: | 46.6 |
| W: | 71.5 |
| Кількість в пачці | 1 |
Контактна група клемника ТС має у своїй конструкції струмоведучу пластину, крізь яку проходить болт із шайбою. Провід повинен бути попередньо кінець кільцевим або вилковим наконечником, а наконечник у свою чергу, накидається на болт контактної групи, і притискається шайбою даного болта до струмоведущій пластини.
Клемні колодки ТЗ мають монолітну конструкцію, тобто не поділяються на окремі клемники. Контактні групи в одній колодці ізольовані одна від одної за допомогою карболітових перегородок.
Корпус, виконаний з карболіту, дозволяє клемнику витримувати підвищені температури (до +100 °С короткочасно).
Зверху колодка закривається легко-знімною прозорою пластиковою кришкою.
В основі корпусу клемної колодки ТЗ є два отвори для її кріплення до поверхні.
