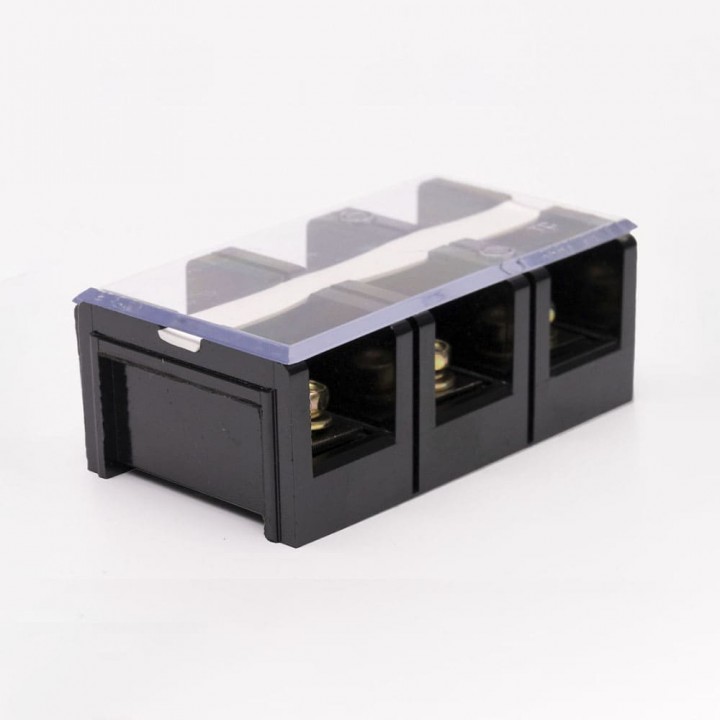

Клемна колодка TC-1503 LEE
| Артикул: | 702874 |
| Найменування скорочене | Клемна колодка TC-1503 |
| Одиниця виміру | шт. |
| Кількість полюсів | 3 |
| Матеріал | Клемна шина: сталь; Гвинти: анодована сталь; Корпус: карболіт; Кришка: ПВХ |
| Номінальна напруга ізоляції Ui, В | 600 |
| Номінальний струм In, А | 150 |
| Переріз номінальний, мм² | 35...70 |
| Розмір гвинта: | M8 |
| Номінальна імпульсна напруга Uimp, В | 8000 |
| Робоча температура, °С | -40...+50 |
| Ступінь захисту | IP00 |
| Перетин шини, мм² | 50 |
| ∅d: | 5.8 |
| H: | 39.7 |
| H₁: | 18.9 |
| L: | 115.7 |
| L₁: | 27.4 |
| L₂: | 38.2 |
| W: | 66.0 |
| Кількість в пачці | 1 |
Контактна група клемника ТС має у своїй конструкції струмоведучу пластину, крізь яку проходить болт із шайбою. Провід повинен бути попередньо кінець кільцевим або вилковим наконечником, а наконечник у свою чергу, накидається на болт контактної групи, і притискається шайбою даного болта до струмоведущій пластини.
Клемні колодки ТЗ мають монолітну конструкцію, тобто не поділяються на окремі клемники. Контактні групи в одній колодці ізольовані одна від одної за допомогою карболітових перегородок.
Корпус, виконаний з карболіту, дозволяє клемнику витримувати підвищені температури (до +100 °С короткочасно).
Зверху колодка закривається легко-знімною прозорою пластиковою кришкою.
В основі корпусу клемної колодки ТЗ є два отвори для її кріплення до поверхні.
