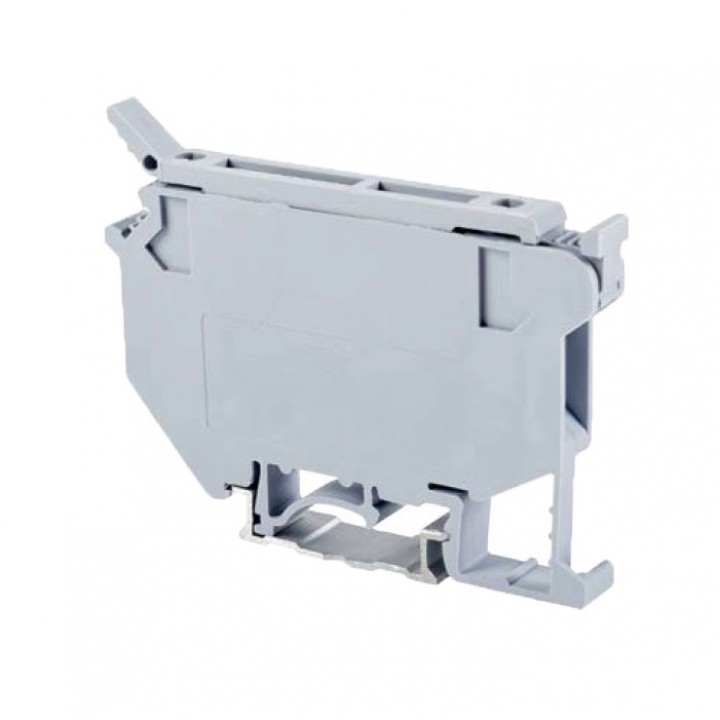

Клема гвинтова на Din-рейку під запобіжник FJ-5HESI
| Артикул: | 508164 |
| Торгова марка: | Takel |
| Маркування | 508275 |
| Найменування скорочене | Клема під запобіжник FJ-5HESI |
| Одиниця виміру | шт. |
| Колір | сірий |
| Матеріал | Поліамід 6.6v0; Латунь із нікелюванням; Сталь із покриттям. |
| Номінальна напруга Un, В | 800 |
| Номінальний струм In, А | 6.3 |
| Переріз багатожильного проводу, мм² | 0.2 - 4 |
| Переріз одножильного проводу, мм² | 0.2 - 4 |
| Розмір гвинта: | М3 |
| Довжина зачистки, мм | 8 |
| Момент затягування гвинтів, Нм | 0.5 - 0.8 |
| Перемичка в контакт. отвори | - |
| Перемичка з гвинтами | - |
| Розмір запобіжника, мм | 5х20; 5х25; 5х30 |
| H: | 56.5 |
| L: | 72.5 |
| W: | 8.2 |
| Кількість в пачці | 45 |
| Кіл-ть в ящику | 765 |
Серія клем: FJ ... .HESI. Клеми, сконструйовані для установлення скляних запобіжників з діаметром 5 мм.
Призначення: для з'єднання провідників через електричні кола з запобіжниками в електричних щитах (шафах).
Тип фіксації проводів: гвинтовий.
Установлення: на монтажну рейку з профілями: 35*7,5мм.
Робочі температури: від -40 до +80 °С.
Температура монтажу: від 0°С і вище.
Номінальний струм робочий: Для клем з запобіжниками сила струму обмежена струмовими характеристиками запобіжників, для яких вони призначені.
Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.
- Клеми під запобіжник на DIN-рейку серії FJ мають два типи виконання корпусу:
1. Клеми з горизонтальним розташуванням запобіжника, який встановлюється в клему шляхом відкидання кришки, розташованої у верхній частині;
2. Клеми з вертикальним розташуванням запобіжника, який встановлюється в клему через отвір в корпусі, розташований у верхній частині.
- Корпус клеми виготовлений з нейлону 66, що робить його пластичним і міцним одночасно. Пластичність матеріалу має велике значення при встановленні клеми на монтажну рейку.
- Гвинти контактних груп виготовлені з високоякісної сталі, що забезпечує надійний контакт і фіксацію провідника в клемі, а також зводить до мінімуму ймовірність пошкодження нарізі під час монтажу. Обов'язковою умовою є правильне зусилля затягування гвинтів (див. в таблиці).
- При перевертанні клеми гвинти залишаються в своїх посадкових місцях, навіть якщо вони були попередньо ослаблені.
- Клеми із запобіжниками мають спеціальні місця для установлення маркувальних бирок (ZB), які поставляються окремо від клем.
- Тільки клема FJ-10DREHESI має можливість з'єднання з такими ж клемами за допомогою з'єднувальних мостів FBI10-12.
