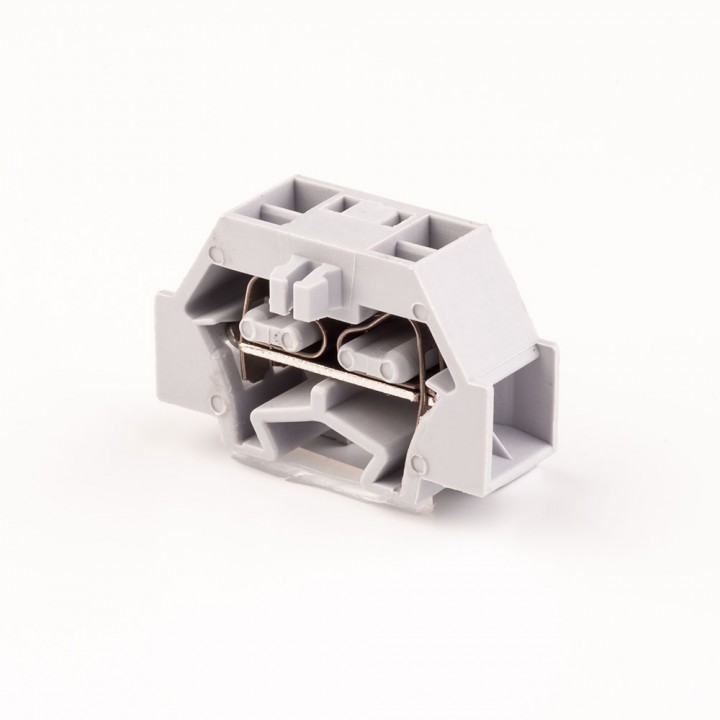

Клема пружинна мініатюрна FJ5A-1.5

Серія клем: FJ-5А - пружинні клеми мініатюрного виконання для чотирьох провідників.

Призначення: для з'єднання провідників в умовах з обмеженим простором під монтаж. Підходять для з'єднання фазних, нульових і провідників уземлення.

Тип фіксації проводів: пружинний (пружини постійного тиску).

Установлення: можливі два варіанти монтажу:

1. на монтажну панель, й інші поверхні за допомогою отвору в основі клеми;
2. на DIN-рейку з профілем 35*7,5 мм за допомогою перехідника (купується окремо).

Робочі температури: від -40 до +80 °С.

Температура монтажу: від 0°С і вище.

Номінальна напруга: див. в таблиці.

Номінальний струм робочий: див. в таблиці.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

• Клеми прохідні пружинні серії FJ-5А розраховані на підключення чотирьох провідників (по два з кожного боку). При цьому всі чотири проводи мають електричний контакт один з одним за рахунок загальної контактної пластини в клемі.
• Клеми пружинні мініатюрні мають конструкцію, що дозволяє з'єднувати клеми одного номіналу один з одним (складальна система), що забезпечує додаткові точки фіксації клемного ряду після монтажу.
• При перевертанні клеми пружини і деталі контактних груп залишаються в своїх посадкових місцях.
• Корпус клеми має з одного боку відкриту конструкцію. Для останньої клеми в ряду встановлюється торцева пластина (купується окремо).
• Клеми прохідні на дін-рейку серії FJ-1 мають можливість підключення планок з'єднувальних (перекладок) серії ТD.
• Увага: уведення проводу в клему повинно проводитися на правильну довжину, яка дорівнює довжині зачищення проводів (див. в таблиці).
