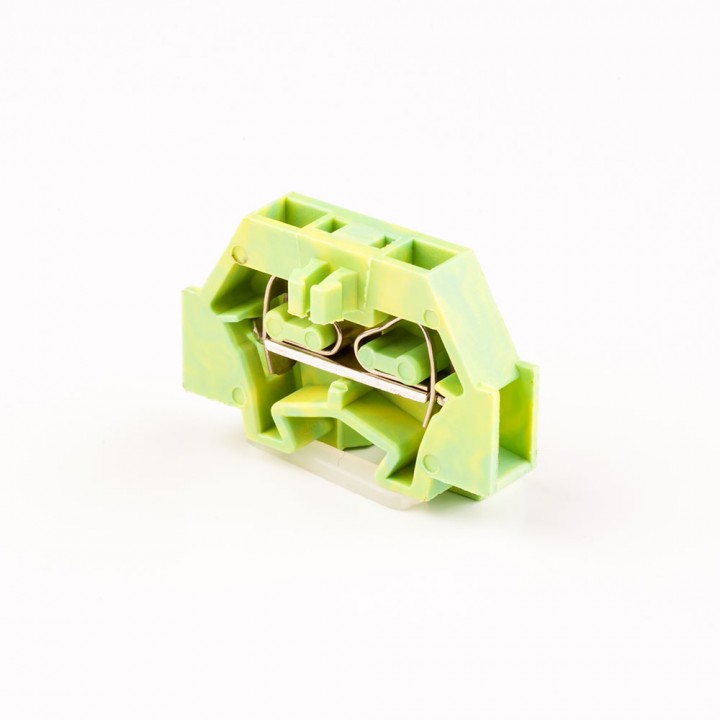

Клема пружинна мініатюрна FJ5-1.5
| Артикул: | 508522 |
| Торгова марка: | Takel |
| Найменування скорочене | Клема пружинна FJ5-1.5 |
| Одиниця виміру | шт. |
| Кіл-ть точек підключень | 2 |
| Колір | жовто/зелений |
| Матеріал | Поліамід 6.6v0; Сталь нержавіюча; Мідь з лудінням |
| Номінальна напруга Un, В | 400 |
| Номінальний струм In, А | 18 |
| Переріз номінальний, мм² | 0.08 - 1.5 |
| Кіл-ть в смужці | 8-9 |
| Перемичка з гвинтами | 508711 |
| H: | 17 |
| L: | 25 |
| W: | 5 |
| Кількість в пачці | 200 |
| Кіл-ть в ящику | 12000 |
Серія клем: FJ-5 - пружинні клеми мініатюрного виконання для двох провідників.
Призначення: для з'єднання провідників в умовах з обмеженим простором під монтаж.
Тип фіксації проводів: пружинний (пружини постійного тиску).
Установлення: можливі два варіанти монтажу:
- на монтажну панель, й інші поверхні за допомогою отвору в основі клеми;
- на DIN-рейку з профілем 35*7,5 мм за допомогою перехідника (купується окремо).
Робочі температури: від -40 до +80 °С.
Температура монтажу: від 0°С і вище.
Номінальна напруга: див. в таблиці.
Номінальний струм робочий: див. в таблиці.
Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.
- Клеми прохідні пружинні серії FJ-5 мають досить компактні габарити для монтажу в умовах, де мало місця для установлення клем інших серій.
- Клеми пружинні мініатюрні мають конструкцію, що дозволяє з'єднувати клеми одного номіналу один з одним (складальна система), що забезпечує додаткові точки фіксації клемного ряду після монтажу.
- Корпус клеми має з одного боку відкриту конструкцію. Для останньої клеми в ряду встановлюється торцева пластина (купується окремо).
- Клеми прохідні на дін-рейку серії FJ-5 мають можливість підключення планок з'єднувальних (перекладок) серії ТD.
- Увага: уведення проводу в клему повинно проводитися на правильну довжину, яка дорівнює довжині зачищення проводів (див. в таблиці).
