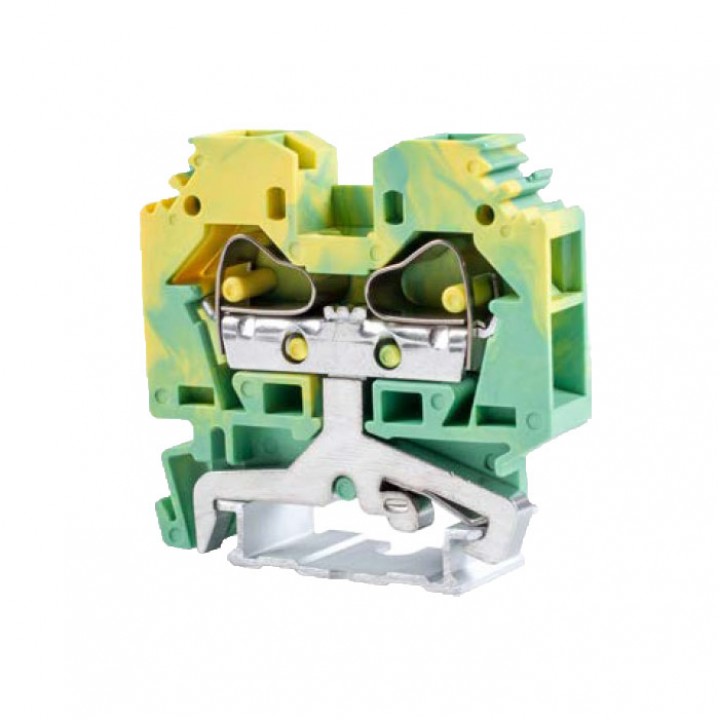

Клема прохідна пружинна земля на Din-рейку FJ2-10/D

Серія клем: FJ-2 ../ D - клеми з уземлювальним контактом із серії FJ-2.

Призначення: для надійного та швидкого з'єднання провідників різних перерізів з побудовою упорядкованих рядів клем на монтажній рейці в електричних щитах (шафах).

Тип фіксації проводів: пружинний (пружини постійного тиску). Для введення і витягання провідників потрібна викрутка плоского типу.

Установлення: на монтажну рейку з профілями: 35*7,5мм.

Робочі температури: від -40 до +80 °С.

Температура монтажу: від 0°С і вище.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

• Клеми пружинні на DIN-рейку жовто-зеленого кольору обладнані уземлювальною контактною пластиною, яка після установлення клеми, повинна щільно притискатися до монтажної рейки.
• Уведення проводів в пружинні клеми, встановлені на монтажній рейці, потрібно проводити за допомогою викрутки плоского типу.
• Для підключення до клем пружинних багатодротяних провідників, потрібно їх попереднє окінцювання із застосуванням трубчастих наконечників.

• Обов'язковою умовою є введення проводу в клему на правильну довжину, яка дорівнює довжині зачищення проводів (див. в таблиці).

• Пружинна клема має конструкцію, відкриту з одного боку. Клема, яка є крайньою в клемному ряду, повинна закриватися за допомогою торцевої пластини відповідного розміру.
• Клеми з'єднувальні пружинні мають спеціальні місця для установлення маркувальних бирок (ZB-S), які поставляються окремо від клем.
• Клеми прохідні на дін-рейку серії FJ-2 мають можливість підключення планок з'єднувальних (перекладок) серії Т.
