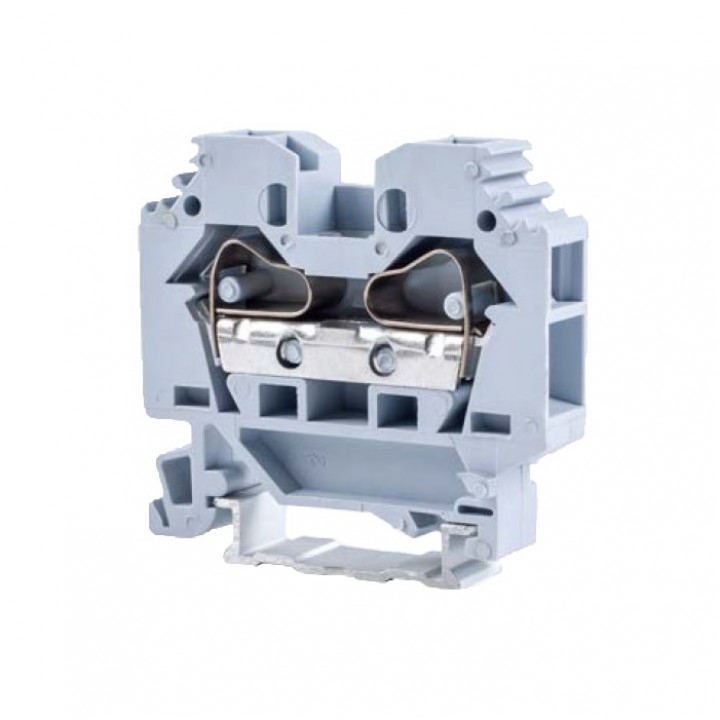

Клема прохідна пружинна на Din-рейку FJ2-10
Артикул: | 508461 |
Торгова марка: | Takel |
Найменування скорочене | Клема пружинна FJ2-10 |
W: | 10 |
L: | 52 |
Колір | синій |
Кіл-ть в смужці | 12-13 |
W₂: | 508735 |
Один. вимір. | шт. |
Перетин номін., мм² | 0.2-10 |
Матеріал | Поліамід 6.6v0; Сталь нержавіюча; Мідь з лудінням |
H: | 45 |
Кіл-ть в пачці | 24 |
Кіл-ть в ящику | 1440 |
Номінальний робочий струм Ie (AC), А | 57 |
Кіл-ть точок підключення | 2 |
Номінальна напруга (Uн), В | 800 |
Перемичка з гвинтами | 508703 |
Серія клем: FJ-2.
Призначення: для надійного та швидкого з'єднання провідників різних перерізів з побудовою упорядкованих рядів клем на монтажній рейці в електричних щитах (шафах).
Тип фіксації проводів: пружинний (пружини постійного тиску). Для введення і витягання провідників потрібна викрутка плоского типу.
Установлення: на монтажну рейку з профілями: 35*7,5мм.
Робочі температури: від -40 до +80 °С.
Температура монтажу: від 0°С і вище.
Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.
- Уведення проводів в пружинні клеми, встановлені на монтажній рейці, потрібно проводити за допомогою викрутки плоского типу.
- Для підключення до клем пружинних багатодротяних провідників, потрібно їх попереднє окінцювання із застосуванням трубчастих наконечників.
- Обов'язковою умовою є введення проводу в клему на правильну довжину, яка дорівнює довжині зачищення проводів (див. в таблиці).
- Пружинна клема має конструкцію, відкриту з одного боку. Клема, яка є крайньою в клемному ряду, повинна закриватися за допомогою торцевої пластини відповідного розміру.
- Клеми з'єднувальні пружинні мають спеціальні місця для установлення маркувальних бирок (ZB-S), які поставляються окремо від клем.
- Клеми прохідні на дін-рейку серії FJ-2 мають можливість підключення планок з'єднувальних (перекладок) серії Т.
