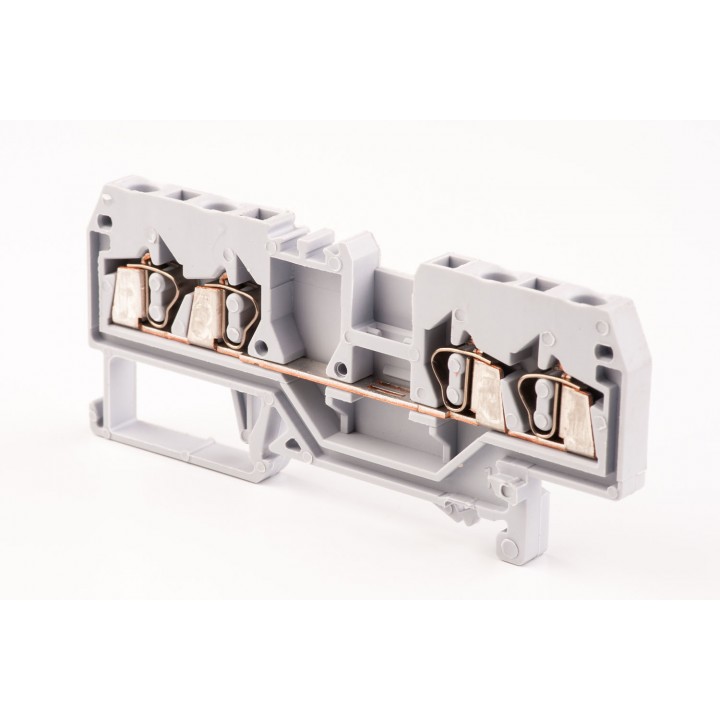

Клема прохідна пружинна на Din-рейку FJ1-2,5/4
Артикул: | 508320 |
Торгова марка: | Takel |
Найменування скорочене | Клема пружинна FJ1-2.5/4 |
W: | 5 |
L: | 76 |
Розмір гвинта: | М3 |
Колір | сірий |
Кіл-ть в смужці | 8-9 |
W₂: | 508735 |
Один. вимір. | шт. |
Перетин номін., мм² | 0.08 - 2.5 |
Матеріал | Поліамід 6.6v0; Сталь нержавіюча; Мідь з лудінням |
H: | 32 |
Кіл-ть в пачці | 75 |
Кіл-ть в ящику | 2550 |
Номінальний робочий струм Ie (AC), А | 20 |
Кіл-ть точок підключення | 4 |
Номінальна напруга (Uн), В | 800 |
Перемичка з гвинтами | 508700 |
Серія клем: FJ-1.
Призначення: для надійного та швидкого з'єднання провідників різних перерізів з побудовою упорядкованих рядів клем на монтажній рейці в електричних щитах (шафах). Підходять для з'єднання фазних, нульових і провідників заземлення.
Тип фіксації проводів: пружинний (пружини постійного тиску).
Установлення: на монтажну рейку з профілями: 35*7,5 мм.
Робочі температури: від -40 до +80 °С.
Температура монтажу: від 0°С і вище.
Номінальна напруга: див. в таблиці.
Номінальний струм робочий: див. в таблиці.
Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.
- Клеми прохідні пружинні серії FJ-1 мають надійну і просту конструкцію, яка забезпечує високу швидкість монтажу клем на DIN-рейку і фіксації провідників в клеми, а також тривалий термін служби виробу.
- Корпус клеми виготовлений з нейлону 66, що робить його пластичним і міцним одночасно. Пластичність матеріалу має велике значення при встановленні клеми на монтажну рейку.
- Матеріал корпусу має високий індекс пригамування процесу горіння, а також одне з найвищих значень температури плавлення з усіх полімерів, що збільшує ступінь безпеки використання даних клем в електричних щитах.
- Пружини контактних груп виготовлені з нержавіючої сталі, що забезпечує надійний контакт і фіксацію провідника в клемі. Обов'язковою умовою є введення проводу в клему на правильну довжину, яка дорівнює довжині зачищення проводів (див. в таблиці).
- При перевертанні клеми пружини і деталі контактних груп залишаються в своїх посадкових місцях.
- Клеми з'єднувальні пружинні мають спеціальні місця для установлення маркувальних бирок (ZB-S), які поставляються окремо від клем.
- Клеми прохідні на дин-рейку серії FJ-1 мають можливість підключення планок з'єднувальних (перекладок) серії Т.
