Ізолятор плоский для шин завтовшки 5 і 10мм IПШ 3P 270 мм
| Артикул: | 501201 |
| Торгова марка: | Takel |
| Найменування скорочене | Ізолятор IПШ 3P 270 мм |
| Одиниця виміру | шт. |
| Кіл-ть пазів для шин | 6х10,5мм; 9х5,5мм |
| Кількість полюсів | 3 |
| Матеріал | Композиційний матеріал SMC |
| Номінальний струм In, А | 250-3000 |
| Кіл-ть отв. кріплення | 2 |

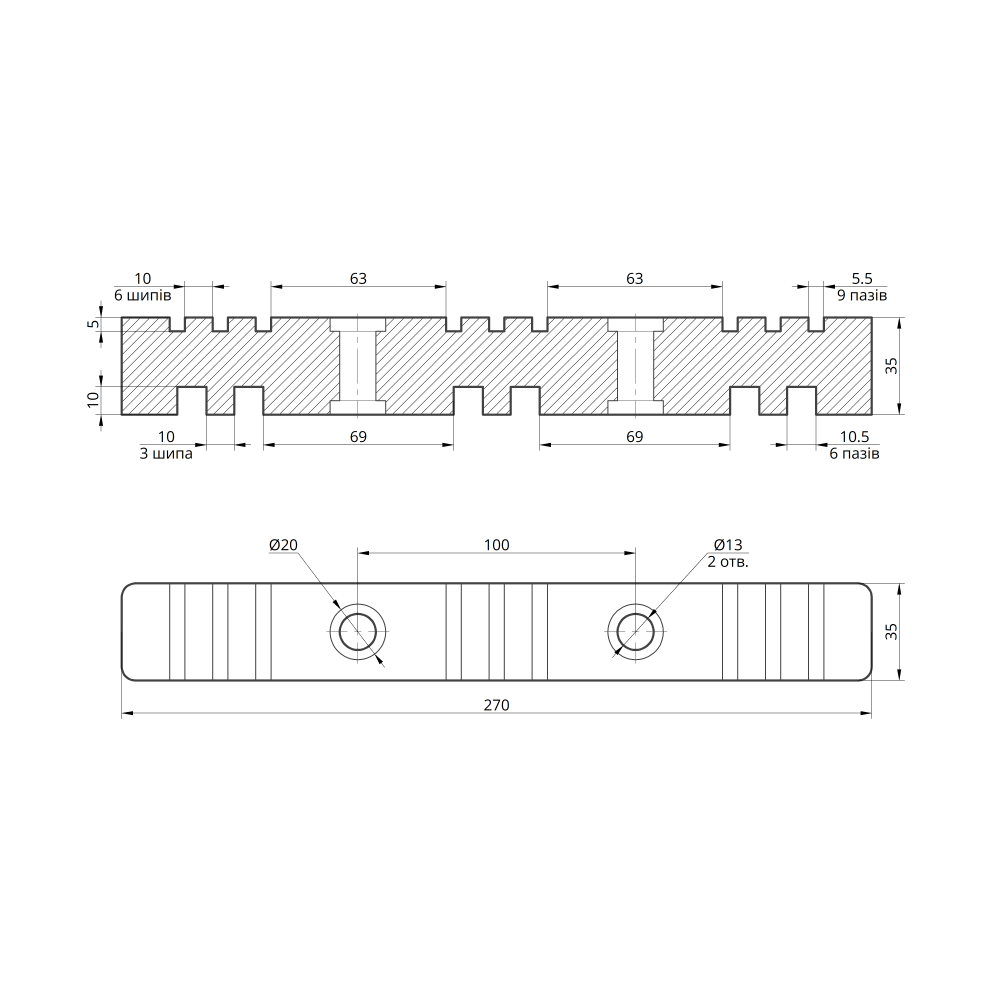

| L: | 270 |
| L₁: | 100 |
| L₂: | 69 |
| L₃: | 63 |
| Вага, гр. | 440 |
| Габарити ящика, см | 28*23*23 |
| Кількість в пачці | 2 шт. |
| Кіл-ть в ящику | 36 |
Тип ізолятора: плоский парний ізолятор для поперечного установлення силових шин.
Призначення: для кріплення струмопровідних шин з можливістю відгалуження від центральної шини. Ізоляційна функція виконується за рахунок дистанціювання струмопровідних шин на достатній відстані один від одного, а також від монтажних елементів.
Плоскі ізолятори встановлюються тільки парами для фіксації силових шин з двох сторін, і стягуються за допомогою монтажних шпильок.
Температури експлуатації: від -40 до + 60 °С.
Напруга номінальна: 400В.
Напруга, що витримується короткочасно: 8кв.
Межа міцності на вигин: 120Мпа.
Метод монтажу: за допомогою монтажних шпильок.
