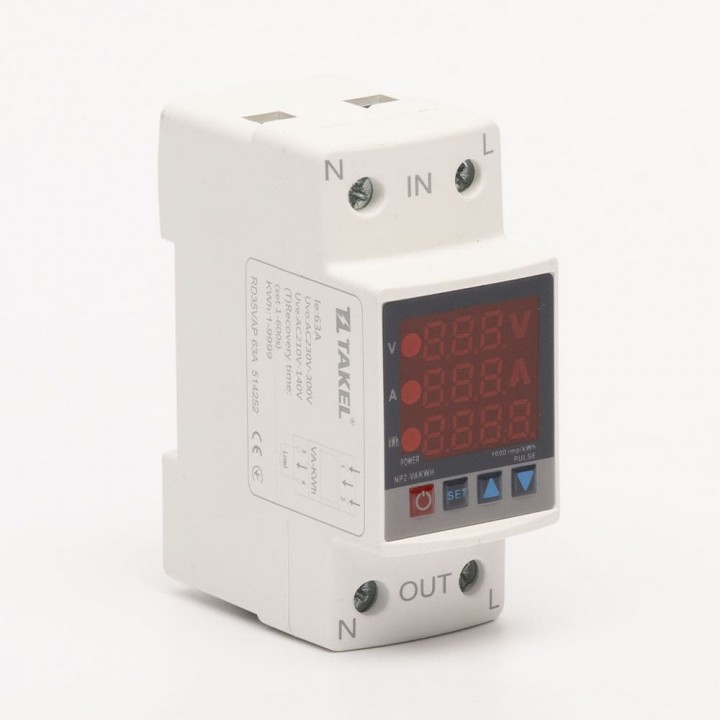

Реле напруги, струму з лічильником модульне однофазне RD35VAP 63А TAKEL
| Артикул: | 514252 |
| Торгова марка: | Takel |
| Найменування скорочене | Реле напруги, струму з лічильником модульне однофазне RD35VAP 63А |
| Одиниця виміру | шт. |
| Штрихкод | 2000703267432 |
| Діапазон робочої напруги | 80-400 (АС) |
| Кіл-ть і тип контактів | 1NO |
| Кіл-ть точек підключень | 4 |
| Кількість полюсів | 2 |
| Номінальна напруга Un, В | 230В(АС) |
| Номінальна напруга ізоляції Ui, В | 400 |
| Номінальний струм In, А | 63 |
| Частота F, Гц | 50-60 |
| Вимкнення при кіловат-годинах | 1-9999/OFF (крок 1, зав. 300) |
| Експлуатаційна температура, °C | від - 50 до +55 |
| Електрична зносостійкість, циклів | 10⁵ |
| Захист від заниженої напруги | 210...140В/OFF (крок 1В, зав. 160В) |
| Захист від надструму | 1...63А (крок 0.1А, зав. 63А) |
| Захист від перенапруги | 230...300В/OFF (крок 1В, зав. 280В) |
| Кількість вимкнень від надструму | 1-20/OFF(крок 1, зав. OFF) |
| Кількість фаз | 1 |
| Механічна зносостійкість, циклів | 10⁶ |
| Момент затягування гвинтів, Нм | 2 |
| Похибка, % | 1% |
| Ступінь захисту | IP20 |
| Температура зберігання, °C | від - 30 до +70 |
| Час відновлення після захисту | 1-600с(крок 1с, зав. 5с) |
| Гарантия | 36 міс. |
Реле напруги та струму зі лічильником модульне це по суті два захисні пристрої в одному корпусі плюс лічильник з можливістю обмеження споживання електроенергії:
1. Реле напруги здійснює автоматичний контроль напруги в електромережі, до якого воно підключено, і виконує захисні відключення кола при виході вимірюваного параметра за межі програмованого діапазону (підвищення понад встановлену верхню межу та зниження нижче встановленої нижньої межі).
Тим самим реле напруги захищає техніку, яка підключена до цього кола.
Після здійснення захисного відключення реле відраховує час програмованої затримки і після її закінчення включається повторно.
Популярна назва реле напруги – бар'єр.
2. Реле струму здійснює автоматичний контроль сили струму в електромережі, до якого воно підключено, та виконує захисні відключення кола при підвищенні данного параметра понад встановлену верхню межу.
Тим самим реле струму захищає кабельну мережу, до якої підключено.
Після здійснення захисного відключення реле відраховує час програмованої затримки і після її закінчення включається повторно.
Кількість повторних включень можна програмувати. Воно може бути як нескінченним (у разі вимкнення даного налаштування), так і обмеженим за кількістю (від 1 до 20 разів);
3. Лічильник електроенергії, за допомогою якого можна налаштувати відключення пристрою при перевищенні запрограмованої кількості спожитої електроенергії. Цю опцію можна вимкнути у налаштуваннях.
